授权公布号:CN206465754U
冷藏车的密封结构
有效
申请
2017-01-13
申请公布
1970-01-01
授权
2017-09-05
预估到期
2027-01-13
| 申请号 | CN201720046308.9 |
| 申请日 | 2017-01-13 |
| 授权公布号 | CN206465754U |
| 授权公告日 | 2017-09-05 |
| 分类号 | B60J10/20;B60J10/86;E05B83/18 |
| 分类 | 一般车辆; |
| 申请人名称 | 望家欢农产品集团有限公司 |
| 申请人地址 | 广东省深圳市福田区通业大厦南塔1606室 |
专利法律状态
2017-09-05
授权
状态信息
授权
摘要

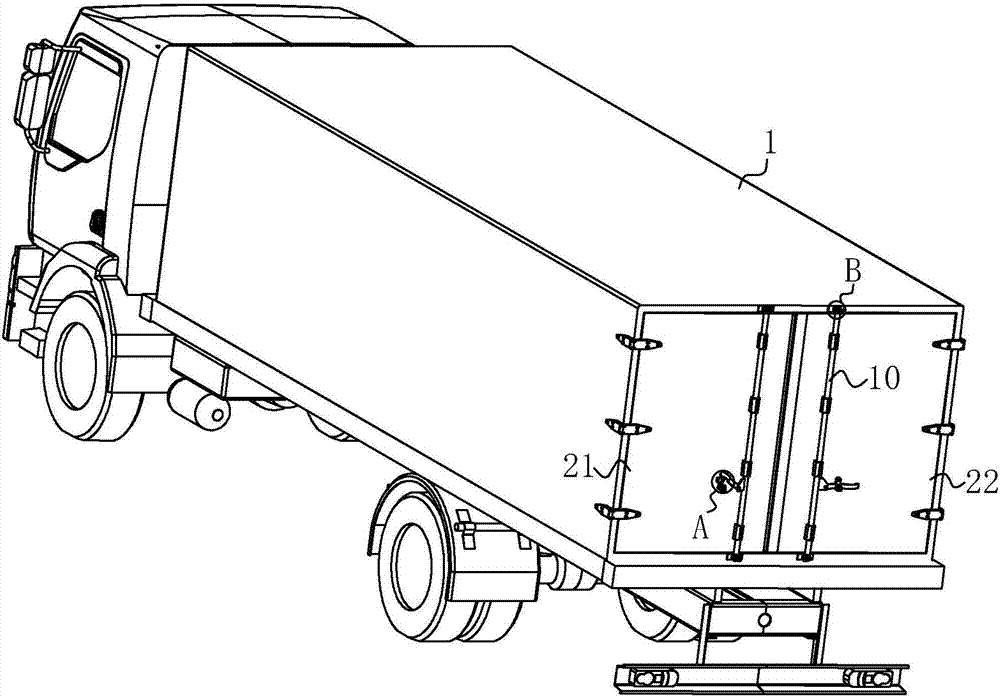

本实用新型公开了一种冷藏车的密封结构,包括厢体,厢体的后端设有对开的双扇门,双扇门的侧面设有门封胶体,门封胶体朝向双扇门的一侧设有若干弹性球,双扇门的侧面设置有用于卡入弹性球的球形槽,门封胶体背向双扇门的一侧设有密封球条,门封胶体能够增加双扇门与厢体之间的密封性,从而增加冷藏车的密封效果;弹性球具有弹性,弹性球形变卡入球形槽后,使得门封胶体与双扇门初步固定,同时,弹性球与球形槽的配合增加了门封胶体与扇门之间的受力约束点,使得双扇门与门封胶体不易发生分离而形成空隙,进一步增加冷藏车的密封性;密封球条的设置,使双扇门的两扇门进行搭接配合时,能够对密封球条进行挤压,进而增加冷藏车的冷藏效果。
