授权公布号:CN219237553U
旋转储袋机构及自动送袋装置
有效
申请
2022-12-27
申请公布
1970-01-01
授权
2023-06-23
预估到期
2032-12-27
申请号 CN202223605430.5
申请日 2022-12-27
授权公布号 CN219237553U
授权公告日 2023-06-23
分类号 B65B43/44;B65B31/00
分类 输送;包装;贮存;搬运薄的或细丝状材料;
申请人名称 湖南郴州粮油机械有限公司
申请人地址 湖南省郴州市高新技术产业开发区鹿仙路9号

专利法律状态

2023-06-23 授权
状态信息
授权

摘要

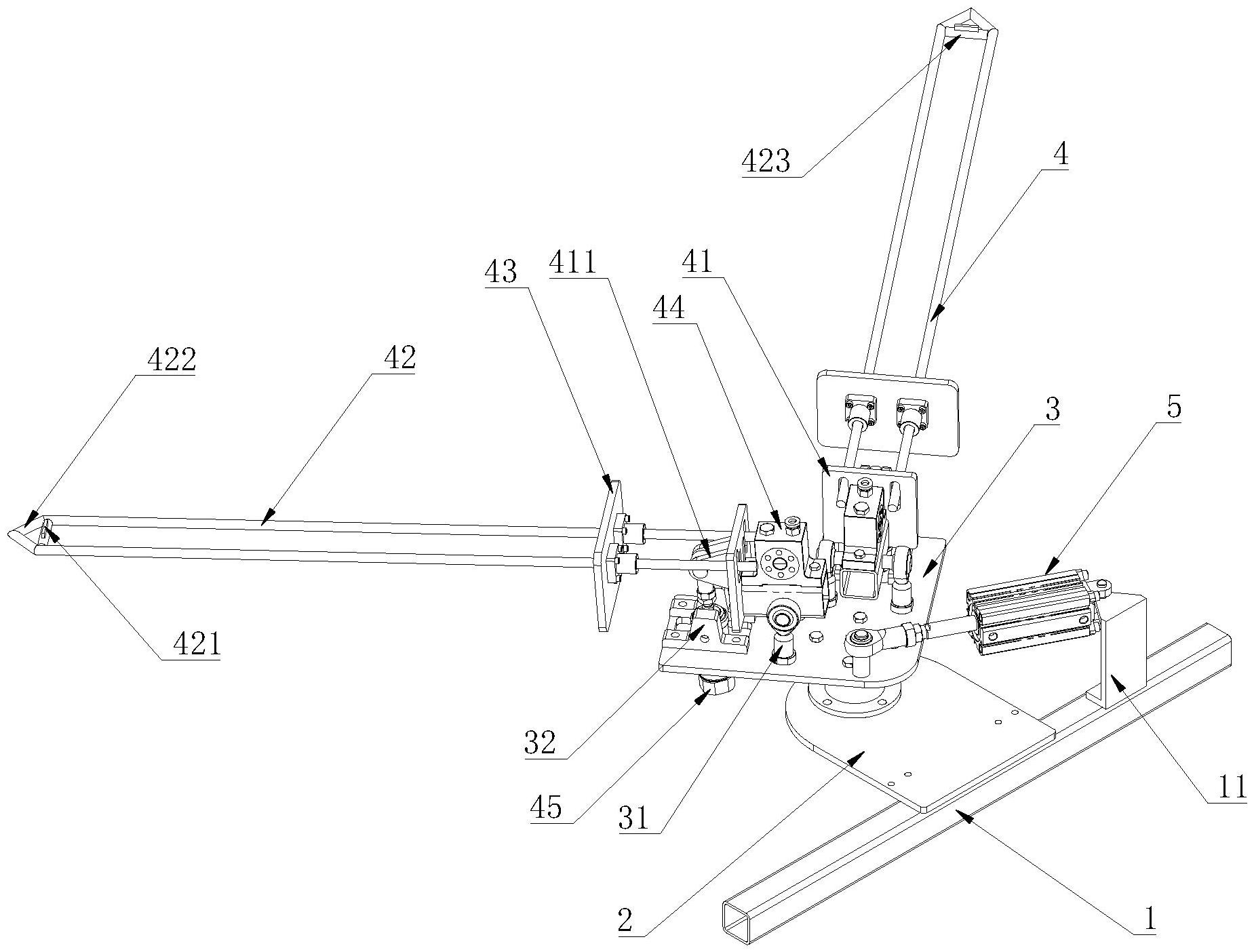

本实用新型公开了一种旋转储袋机构及自动送料装置,包括机架、布设于所述机架上的安装座、与所述安装座转动连接的旋转座、布设于所述旋转座上的送袋机构以及用于驱动所述旋转座转动的第一驱动机构,所述旋转座上至少布设有一个所述送袋机构,所述送袋机构包括布设于所述旋转座上的挂袋基座、布设于所述挂袋基座上的用于储存包装袋的挂袋杆、与所述挂袋杆滑动连接的推袋板以及用于驱动所述挂袋杆振动以使得推袋板沿所述挂袋杆滑动的振动机构,所述挂袋杆的自由端上布设有用于防止包装袋自动滑脱的挡块;操作员能在取袋工位外进行挂袋操作,生产现场更为安全可靠,结构简单,不需要进行复杂的协同动作调试,能降低制造和使用成本。
