授权公布号:CN218821833U
双热管激光冷水机
有效
申请
2022-11-21
申请公布
1970-01-01
授权
2023-04-07
预估到期
2032-11-21
| 申请号 | CN202223085385.5 |
| 申请日 | 2022-11-21 |
| 授权公布号 | CN218821833U |
| 授权公告日 | 2023-04-07 |
| 分类号 | F28D15/02;F28D21/00;F28F27/00 |
| 分类 | 一般热交换; |
| 申请人名称 | 广州特域机电有限公司 |
| 申请人地址 | 广东省广州市番禺区钟村街胜石村钟创路50号(厂房B) |
专利法律状态
2023-04-07
授权
状态信息
授权
摘要

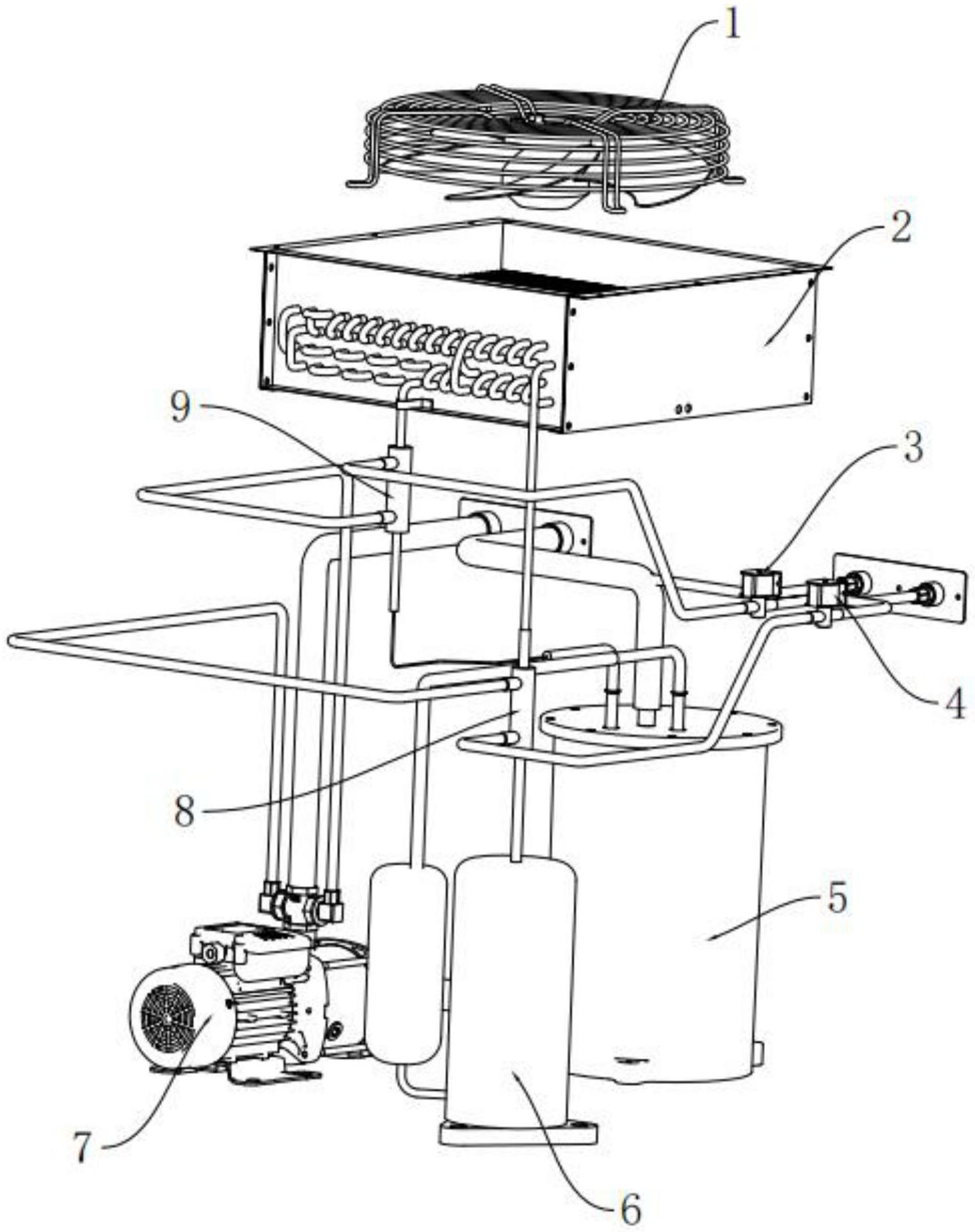

本实用新型公开了双热管激光冷水机,包括风机,风机的下方设有冷凝器,冷凝器的下方设有蒸发器,蒸发器的一侧设有压缩机,压缩机远离蒸发器的一侧设有水泵,压缩机的上方设有第二热管,冷凝器的下方设有第一热管,第一热管与第二热管的内部皆设有排气管与出口通管,排气管与出口通管的两端皆延伸至第二热管与第一热管的外部,第二热管与第一热管一侧的外壁上设有热水出口,热水出口下方的第二热管与第一热管外壁上设有冷水进口。本实用新型设计了双热管系统,对压缩机高温排气热量和冷凝器冷媒出口余热进行回收利用,对高温出水进行调温,无需通过加热棒的电加热来调温,节能环保,提高设备的可靠性。
