一种锥式自排砂泵件组合结构

授权公布号：CN214660886U

一种锥式自排砂泵件组合结构

有效

申请

2021-05-13

申请公布

1970-01-01

授权

2021-11-09

预估到期

2031-05-13

申请号	CN202121021632.8
申请日	2021-05-13
授权公布号	CN214660886U
授权公告日	2021-11-09
分类号	F04D7/04;F04D29/22;F04D29/44;F04D29/10
分类	液体变容式机械；液体泵或弹性流体泵;
申请人名称	海城三鱼泵业有限公司
申请人地址	辽宁省鞍山市海城市铁西经济开发区松花江路8号

专利法律状态

2021-11-09 授权

状态信息

授权

摘要

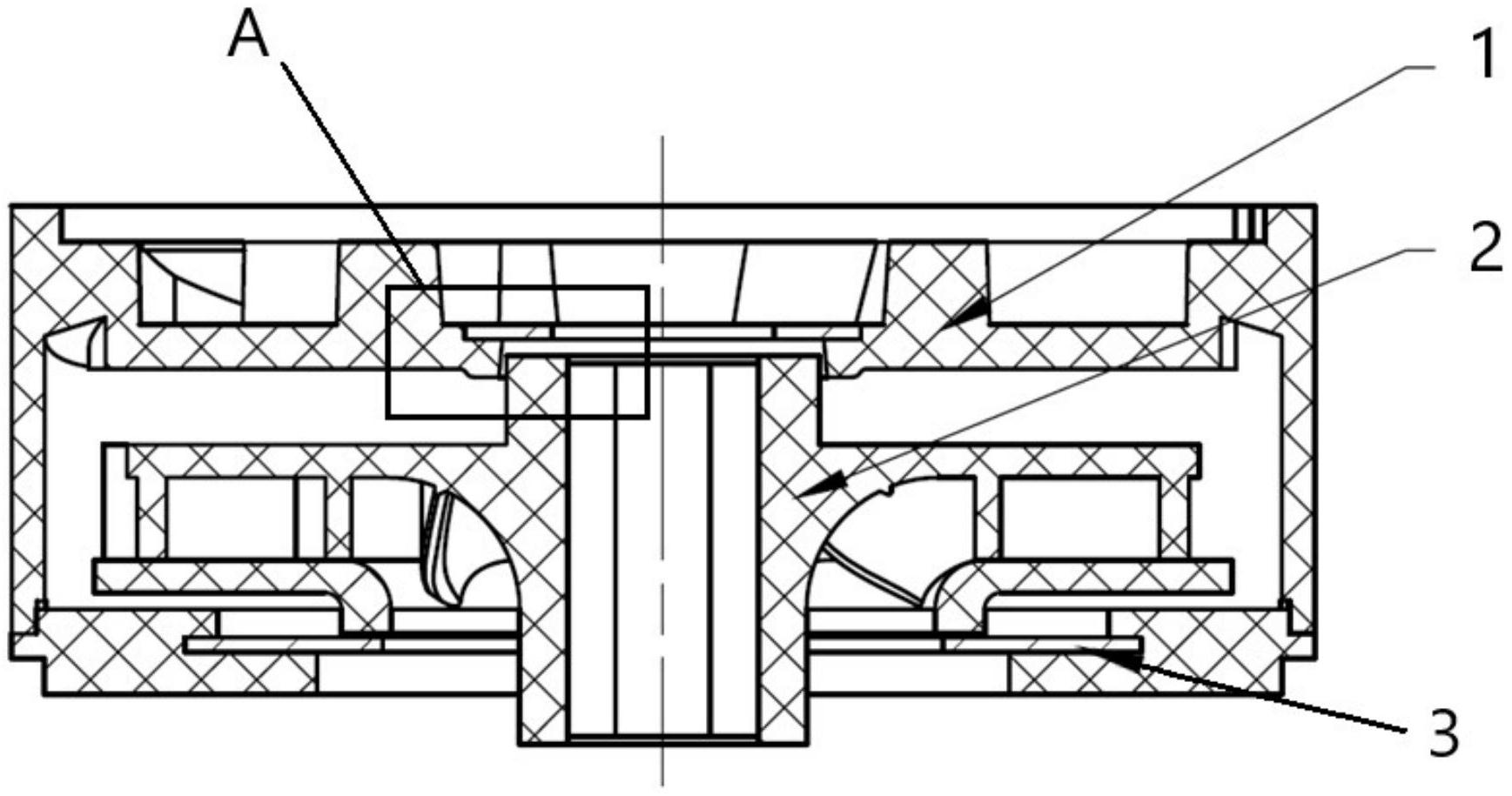

本实用新型属于离心泵技术领域，尤其涉及一种锥式自排砂泵件组合结构，包括导流板结构（3）、叶轮结构（2）、导叶结构（1）；叶轮结构（2）包括轮毂（5）、叶轮前盖板（7）、叶轮后盖板（6）；导叶结构（1）包括叶轮套、导叶主体（11）、承压垫（10），导叶主体（11）轴心处设有过轴孔（4），过轴孔（4）呈圆锥形，轮毂（5）采用圆柱形轮毂，过轴孔（4）内侧壁与嵌入过轴孔（4）的轮毂（5）外侧壁之间形成一个上小下大的缝隙。当泥沙沉积到缝隙中时，所有沉积到缝隙中的砂粒，都会通过这个缝隙进入到叶轮的流道中，水泵再次运转时，将此砂粒排出水泵，解决了水泵相对运动位置处的积砂问题。
