授权公布号:CN214661691U
一种大阻尼减振器复原阀用碟形弹簧阀系
有效
申请
2021-01-27
申请公布
1970-01-01
授权
2021-11-09
预估到期
2031-01-27
| 申请号 | CN202120229279.6 |
| 申请日 | 2021-01-27 |
| 授权公布号 | CN214661691U |
| 授权公告日 | 2021-11-09 |
| 分类号 | F16F9/32;F16F9/34;F16F9/44 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 南阳淅减汽车减振器有限公司 |
| 申请人地址 | 河南省南阳市淅川县西坪头工业园区 |
专利法律状态
2021-11-09
授权
状态信息
授权
摘要

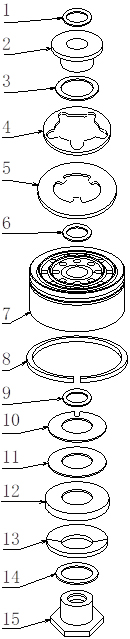

本实用新型提供一种大阻尼减振器复原阀用碟形弹簧阀系,包括活塞,所述活塞的上方从上到下依次设置有第一垫片、流通阀限位器、第二垫片、流通阀弹簧、流通阀片和第三垫片,所述活塞的下方从上到下依次设置有第四垫片、复原节流阀片、复原阀片、复原阀限位器、复原阀弹簧、复原阀垫片和复原阀螺母,所述活塞上端的环槽内装活塞环。通过第一垫片、第二垫片、流通阀弹簧、流通阀片、第三垫片、活塞环、第四垫片、复原节流阀片、复原阀片、复原阀限位器、复原阀弹簧、复原阀垫片和复原阀螺母之间的配合能够增加阻尼的可调范围,适用于各种重载荷货车,从而有效的提高了减震器的减震功能,同时其耐久性能和可装配性也进一步提高。
