授权公布号：CN105626544B

一种卧式多级离心泵

有效

申请

2016-03-22

申请公布

2016-06-01

授权

2018-01-09

预估到期

2036-03-22

申请号	CN201610168520.2
申请日	2016-03-22
申请公布号	CN105626544A
申请公布日	2016-06-01
授权公布号	CN105626544B
授权公告日	2018-01-09
分类号	F04D1/06;F04D13/06;F04D29/22;F04D29/62;F04D29/08;F04D29/66
分类	液体变容式机械；液体泵或弹性流体泵;
申请人名称	广东凌霄泵业股份有限公司
申请人地址	广东省阳江市阳春市春城镇春江大道117号

专利法律状态

2018-01-09 授权

状态信息

授权

2017-12-22 著录事项变更

状态信息

著录事项变更IPC(主分类):F04D 1/06变更事项:发明人变更前:梁瑞军陈家潮黄厚清变更后:梁瑞军陈家潮李光勇

2016-06-29 实质审查的生效

状态信息

实质审查的生效IPC(主分类):F04D 1/06申请日:20160322

2016-06-01 公布

状态信息

公开

摘要

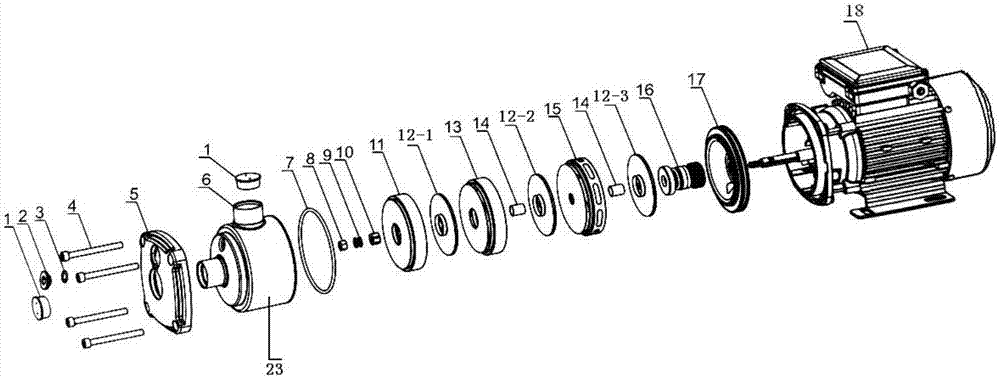

本发明提供一种卧式多级离心泵，包括泵壳组件(23)、初级导叶组件(11)、三级叶轮、中段体组件(13)、出水段组件(15)、电机(18)；三级叶轮包括初级叶轮(12‑1)、次级叶轮(12‑2)、末级叶轮(12‑3)，中段体组件(13)设置在所述的初级叶轮(12‑1)与次级叶轮(12‑2)之间，所述初级导叶组件(11)设置在所述初级叶轮(12‑1)的远离中段体组件(13)一侧，所述初级导叶组件(11)具有沿该初级导叶组件(11)径向延伸的多个导叶出口(19)，该导叶出口(19)的一端朝向所述的初级叶轮(12‑1)的叶轮凹面，且导叶出口(19)的另一端与泵壳组件(23)内腔连通，泵壳组件(23)内腔的腔壁上设有泵水出口(6)。
