一种具有自动补偿功能的滑枕进给机构

授权公布号：CN219684720U

一种具有自动补偿功能的滑枕进给机构

有效

申请

2023-04-28

申请公布

1970-01-01

授权

2023-09-15

预估到期

2033-04-28

申请号	CN202321009750.6
申请日	2023-04-28
授权公布号	CN219684720U
授权公告日	2023-09-15
分类号	B23Q5/34;B23Q23/00
分类	机床；不包含在其他类目中的金属加工;
申请人名称	通用技术齐齐哈尔二机床有限责任公司
申请人地址	黑龙江省齐齐哈尔市永安大街371号

专利法律状态

2023-09-15 授权

状态信息

授权

摘要

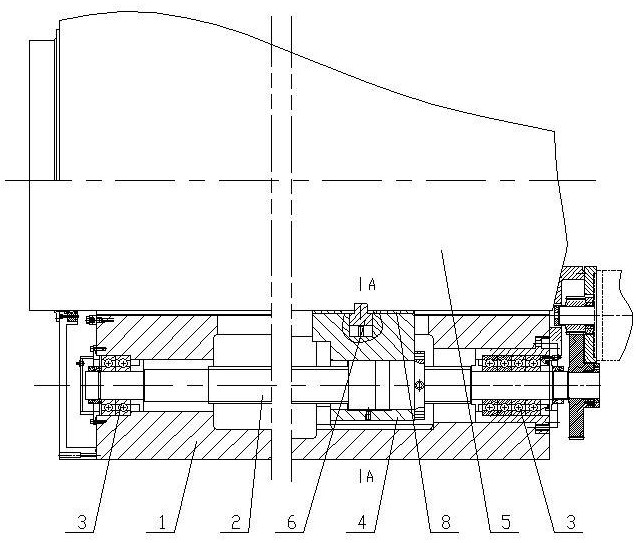

一种具有自动补偿功能的滑枕进给机构。主要解决现有的数控落地铣镗床滑枕进给机构对形位公差要求高、传动键与丝杠垂直度不易控制的问题。包括滑枕（5）、主轴箱（1），所述主轴箱（1）上设有丝杠（2），丝杠（2）与丝母座（4）相啮合，其特征在于：所述丝母座（4）与滑枕（5）之间通过传动键（6）相连；所述传动键（6）包括圆柱端（61）和平键端（62），所述圆柱端（61）与丝母座（4）相连，平键端（62）与滑枕（5）相连。该具有自动补偿功能的滑枕进给机构解决了原有进给机构对工件精度要求高的问题，提高了传动键与丝杠的垂直度。
