一种任意角度的翻转工作台

授权公布号：CN217433676U

一种任意角度的翻转工作台

有效

申请

2022-06-24

申请公布

1970-01-01

授权

2022-09-16

预估到期

2032-06-24

申请号	CN202221611527.4
申请日	2022-06-24
授权公布号	CN217433676U
授权公告日	2022-09-16
分类号	B23Q1/25
分类	机床；不包含在其他类目中的金属加工;
申请人名称	通用技术齐齐哈尔二机床有限责任公司
申请人地址	黑龙江省齐齐哈尔市永安大街371号

专利法律状态

2022-09-16 授权

状态信息

授权

摘要

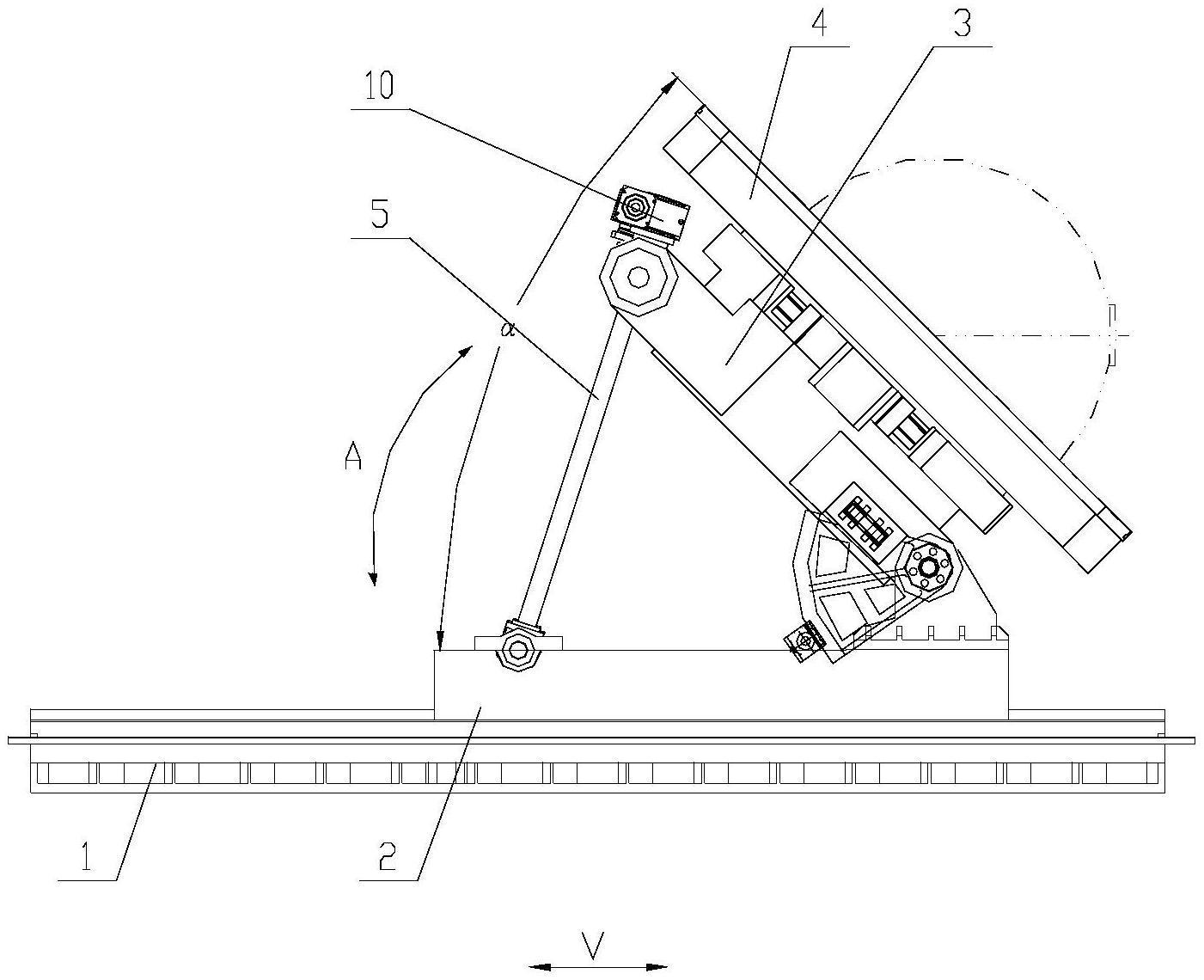

本实用新型涉及一种任意角度的翻转工作台。主要解决现有的落地式铣镗床加工有多个同角度要求的孔或面的零部件时需要准备多个工装而增加辅助时间的问题。所述滑座（2）与支撑座（3）之间一侧通过水平的旋转轴（9）相连，另一侧通过翻转丝杠（5）相连，所述翻转丝杠（5）与减速机（11）相连。该任意角度的翻转工作台可以倾斜一定角度，从而将零部件上有角度要求的面或孔转换为水平或垂直方向，可有效保证加工的精度，节省了更换工装的辅助时间。
