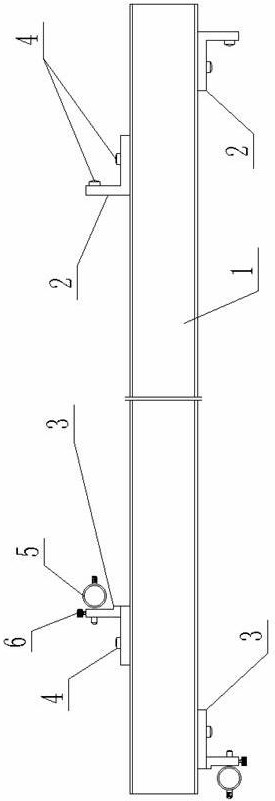

本实用新型公开了一种龙门框架测量装置，属于机械制造工艺技术领域。包括直线表杆、内卡测量装置和外卡测量装置，直线表杆的上侧壁上固定有内卡测量装置，直线表杆的下侧壁上固定有外卡测量装置；内卡测量装置和外卡测量装置均由定位表座、测量表座、支撑柱、百分表和滚花平头螺钉组成，定位表座和测量表座均为截面呈“L”的直角折弯板体，其横板均通过螺钉固定在直线表杆上，横板上均设有支撑柱，定位表座的立板上均设有支撑柱，测量表座的立板上均设有百分表，测量表座的立板顶端均螺纹旋入有顶紧固定百分表的滚花平头螺钉，百分表的探头端与测量基面间设有量块。通过该装置的检测和测量，能够保证龙门框架尺寸及精度。
