授权公布号:CN219254881U
一种可调夹头座
有效
申请
2023-04-12
申请公布
1970-01-01
授权
2023-06-27
预估到期
2033-04-12
| 申请号 | CN202320805849.0 |
| 申请日 | 2023-04-12 |
| 授权公布号 | CN219254881U |
| 授权公告日 | 2023-06-27 |
| 分类号 | B23Q3/06 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 四川普什宁江机床有限公司 |
| 申请人地址 | 四川省成都市都江堰市四川省都江堰经济开发区天府大道 |
专利法律状态
2023-06-27
授权
状态信息
授权
摘要

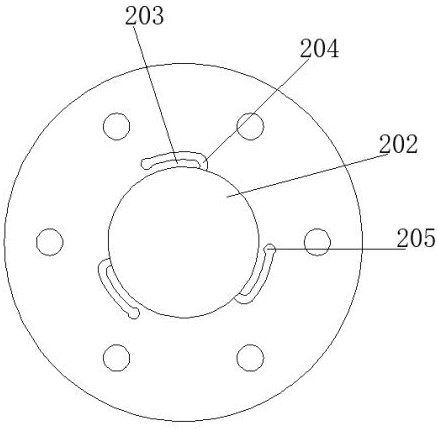

本实用新型公开了一种可调夹头座,夹头座内开设有旋转主轴连接孔,所述旋转主轴连接孔的内壁上开设有若干凹槽,所述凹槽沿旋转主轴连接孔的圆周间隔设置,每个凹槽内均设置有弹片,所述弹片的一端与凹槽的内侧壁相连;所述夹头座上开设有若干沿旋转主轴连接孔径向方向延伸的调节孔,所述调节孔的数量与凹槽的数量相匹配,每个凹槽的外侧均设置有一个调节孔,所述调节孔为通孔,所述调节孔贯穿凹槽底部;所述调节孔内设置有按压件,所述按压件可沿调节孔移动,所述按压件用于推动弹片向旋转主轴连接孔内部移动。该夹头座能够微调旋转主轴连接孔与旋转主轴前端间的装配间隙,进而保证整个夹具的夹持精度,避免工件端面跳动较大。
