授权公布号:CN215433431U
一种涨套及一种花键涨套
有效
申请
2021-09-15
申请公布
1970-01-01
授权
2022-01-07
预估到期
2031-09-15
| 申请号 | CN202122234966.X |
| 申请日 | 2021-09-15 |
| 授权公布号 | CN215433431U |
| 授权公告日 | 2022-01-07 |
| 分类号 | B25B11/02;B25B27/14 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 四川普什宁江机床有限公司 |
| 申请人地址 | 四川省成都市都江堰市四川省都江堰经济开发区天府大道 |
专利法律状态
2022-01-07
授权
状态信息
授权
摘要

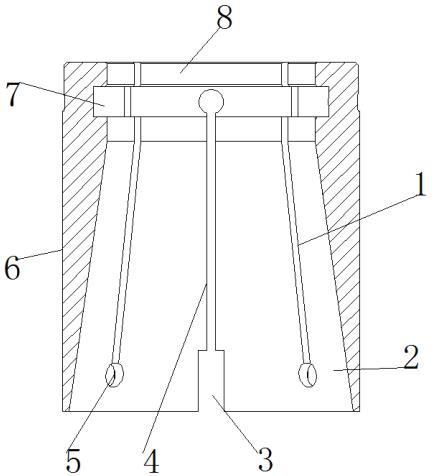

本实用新公开了一种涨套及一种花键涨套,涨套包括套体,套体内开设有内孔;内孔从上至下包括依次相连的圆柱孔和锥孔;锥孔的直径从上至下逐渐增大;圆柱孔的直径与锥孔上端的直径相等;套体上开设有若干从套体径向方向贯穿套体侧壁的上切口和下切口,上切口沿套体的轴线方向从套体顶部向下延伸,上切口上端开口,贯穿套体顶部,上切口下端截止,位于套体下部;下切口沿套体的轴线方向从套体底部向上延伸,下切口下端开口,贯穿套体底部,下切口上端截止,位于套体上部;套体底部侧壁上开设有至少一个限位缺口,限位缺口从套体径向方向贯穿套体侧壁,且限位缺口下端开口,贯穿套体底部。该涨套方便限制涨套在锥座上转动,同时方便涨套的拆卸。
