基于FPGA芯片的总线扩展装置

授权公布号：CN213182729U

基于FPGA芯片的总线扩展装置

有效

申请

2020-09-24

申请公布

1970-01-01

授权

2021-05-11

预估到期

2030-09-24

申请号	CN202022117974.1
申请日	2020-09-24
授权公布号	CN213182729U
授权公告日	2021-05-11
分类号	G06F13/38;G06F13/40
分类	计算；推算；计数;
申请人名称	上海途鸽数据科技有限公司
申请人地址	上海市浦东新区书院镇老芦公路838弄302号316室

专利法律状态

2021-05-11 授权

状态信息

授权

摘要

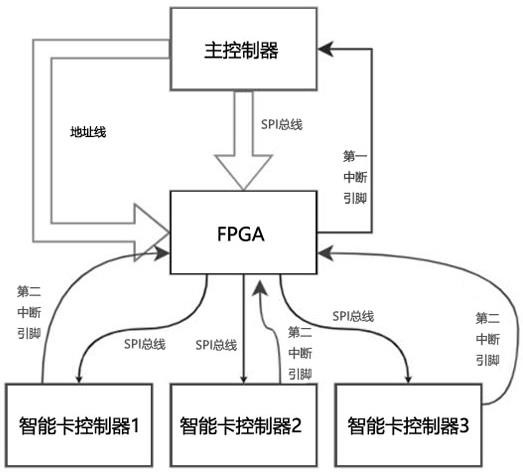

基于FPGA芯片的总线扩展装置，主控制器和FPGA芯片分别通过第一SPI总线、地址线通信连接；还设有第一中断引脚，FPGA芯片还可通过第一中断引脚向主控制器发送第一中断信号；FPGA芯片和若干智能卡控制器通过若干第二SPI总线通信连接；还设有第二中断引脚，若干智能卡控制器分别通过第二中断引脚向FPGA芯片发送第二中断信号。本实用新型在保持SPI总线传输速率的前提下大幅提升了SPI总线挂接从机的数量，扩展性强。
