授权公布号:CN217571841U
一种盘状工件夹持及方位调节工装
有效
申请
2022-07-15
申请公布
1970-01-01
授权
2022-10-14
预估到期
2032-07-15
| 申请号 | CN202221819811.0 |
| 申请日 | 2022-07-15 |
| 授权公布号 | CN217571841U |
| 授权公告日 | 2022-10-14 |
| 分类号 | B23Q3/00 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 四川长征机床集团有限公司 |
| 申请人地址 | 四川省自贡市沿滩区高新工业园区卫里路19号(2栋) |
专利法律状态
2022-10-14
授权
状态信息
授权
摘要

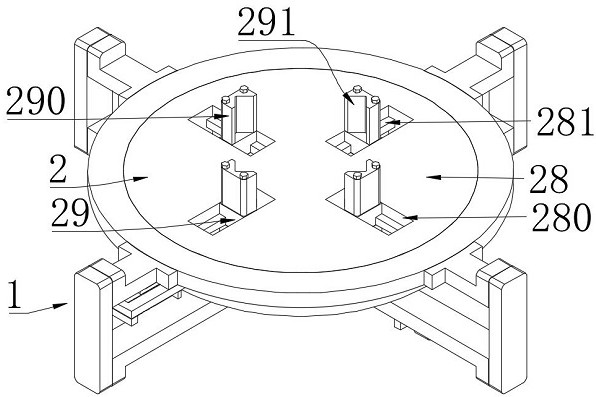

一种盘状工件夹持及方位调节工装,包括支撑构件及夹持机构,夹持机构设于支撑构件上,夹持机构用于盘状工件的夹持,并对盘状工件的方位进行调节;夹持机构包括上盘,上盘上呈圆周阵列地开设有四个运动孔,运动孔内设有滑动块,滑动块均向上延伸地设有夹持外板,滑动块设有连接销,上盘设有转轴,转轴上套设有转动盘,转动盘呈圆周阵列地开设有斜向孔,连接销穿于斜向孔,转动盘的外周设有夹持定位机构,盘状工件夹持时,夹持定位机构带动转动盘进行转动,以使斜向孔作用于连接销,并通过夹持外板完成对盘状工件的夹持。当在进行加工时通过转动盘状工件从而对各个方位装配孔的加工,从而提高了装配孔的加工精度。
