授权公布号:CN209664178U
一种建筑用钢筋折弯机
失效
申请
2019-03-15
申请公布
1970-01-01
授权
2019-11-22
预估到期
2029-03-15
申请号 CN201920328735.5
申请日 2019-03-15
授权公布号 CN209664178U
授权公告日 2019-11-22
分类号 B21F1/00;B21F1/02;B21F23/00
分类 基本上无切削的金属机械加工;金属冲压;
申请人名称 江苏江海机床集团有限公司
申请人地址 江苏省南通市海安县李堡镇江海路1号

专利法律状态

2021-03-02 专利权的终止
状态信息
未缴年费专利权终止;IPC(主分类):B21F1/00;专利号:ZL2019203287355;申请日:20190315;授权公告日:20191122;终止日期:20200315
2019-11-22 实用新型专利权授予
状态信息
授权

摘要

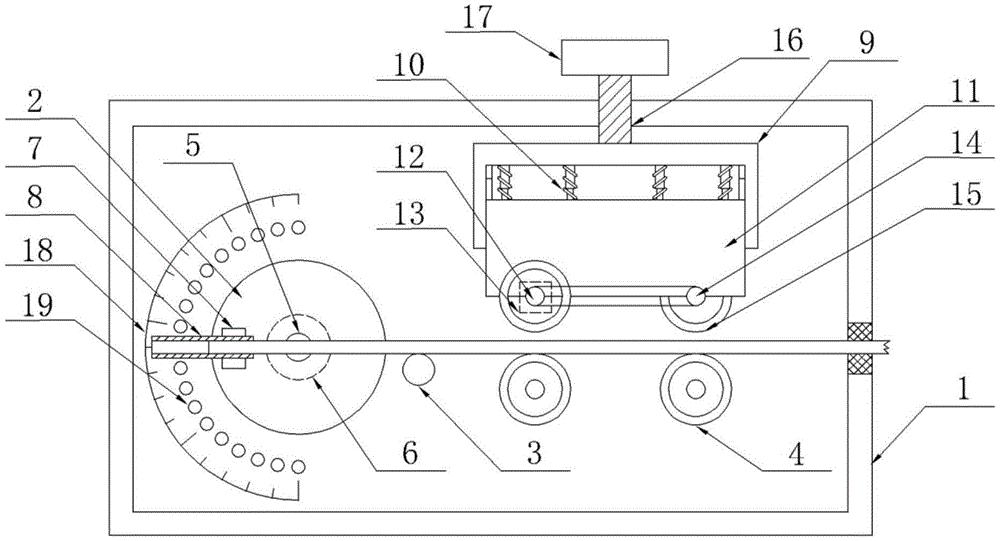

本实用新型公开了折弯机技术领域的一种建筑用钢筋折弯机,包括底座,所述转杆的后端贯穿底座前端面设置有旋转电机,所述转盘前端面左侧设置有连接块,所述连接块前端面设置有左右贯通的活动槽,活动槽内卡接有套筒,所述底座前端面右侧设置有活动槽,在对钢筋进行弯折时,调节手柄带动螺杆旋转,螺杆旋转使上固定块上下移动对不同直径的钢筋进行固定,然后启动旋转电机,旋转电机带动转杆和转盘旋转,根据需要将插杆插入对应的限位孔内,在套筒旋转到插杆位置时,插杆阻止套筒继续旋转,得到需要弯折角度的钢筋,此时旋转电机被停止,而此时弹簧伸缩杆和弹簧形变产生的弹力均对钢筋进行压紧,避免钢筋在弯折时打滑松动。
