授权公布号:CN113714330B
一种辊缝间距可调节的十五辊中板矫直机及其操作方法
有效
申请
2021-09-02
申请公布
2021-11-30
授权
2023-08-15
预估到期
2041-09-02
申请号 CN202111027518.0
申请日 2021-09-02
申请公布号 CN113714330A
申请公布日 2021-11-30
授权公布号 CN113714330B
授权公告日 2023-08-15
分类号 B21D1/02;B08B1/02;B21D43/08
分类 基本上无切削的金属机械加工;金属冲压;
申请人名称 江苏江海机床集团有限公司
申请人地址 江苏省南通市海安县李堡镇江海路1号

专利法律状态

2023-08-15 授权
状态信息
授权
2021-12-17 实质审查的生效
状态信息
实质审查的生效;IPC(主分类):B21D1/02;申请日:20210902
2021-11-30 公布
状态信息
公布

摘要

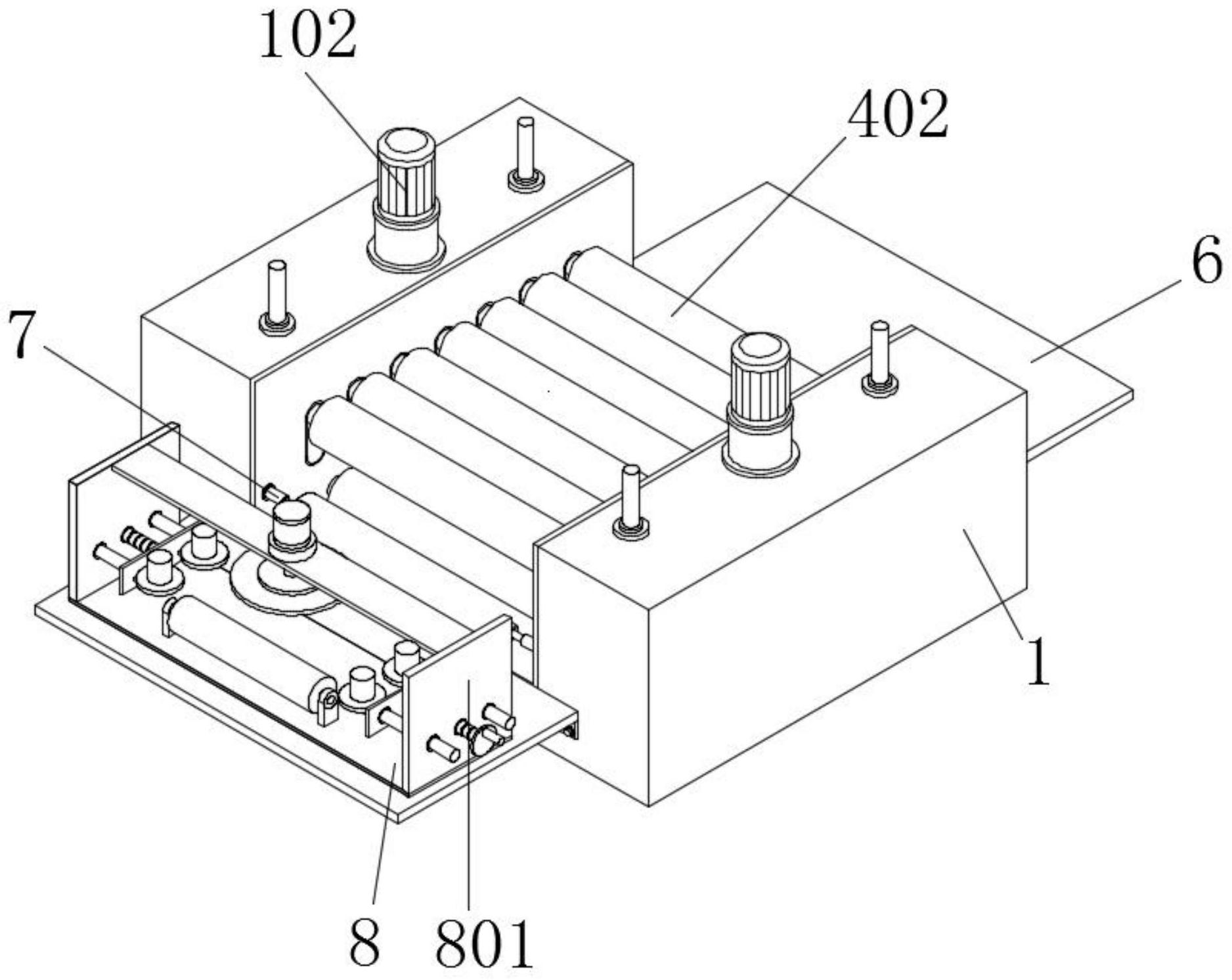

本发明公开了一种辊缝间距可调节的十五辊中板矫直机及其操作方法,包括外壳,所述外壳的顶部通过螺栓安装有控制电机,所述外壳的内侧顶壁活动安装有两组对称排列的旋转杆,所述旋转杆的外侧安装有从动齿轮,所述旋转杆的底端安装有螺纹杆,螺纹杆的外侧贯穿安装有升降台;两组所述外壳之间安装有底板,两组所述外壳的内侧外壁上开设有调节槽,且调节槽位于底板的上方,所述外壳的内侧底壁安装有轴承座。本发明通过安装有海绵扫帚,支撑台对第一伺服电机支撑,保证第一伺服电机平稳运行,第一伺服电机运行带动输出端的转盘进行转动,转盘转动带动底部的海绵扫帚旋转,海绵扫帚旋转对工件的上表面进行清理,避免装置上杂质过多,影响加工效果。
