授权公布号：CN207695380U

提琴侧板热压机

有效

申请

2017-11-23

申请公布

1970-01-01

授权

2018-08-07

预估到期

2027-11-23

申请号	CN201721577744.5
申请日	2017-11-23
授权公布号	CN207695380U
授权公告日	2018-08-07
分类号	B21D5/06;B21D37/10
分类	基本上无切削的金属机械加工；金属冲压;
申请人名称	牡丹江和音乐器有限公司
申请人地址	黑龙江省牡丹江市西安区海浪路199号

专利法律状态

2018-08-07 授权

状态信息

授权

摘要

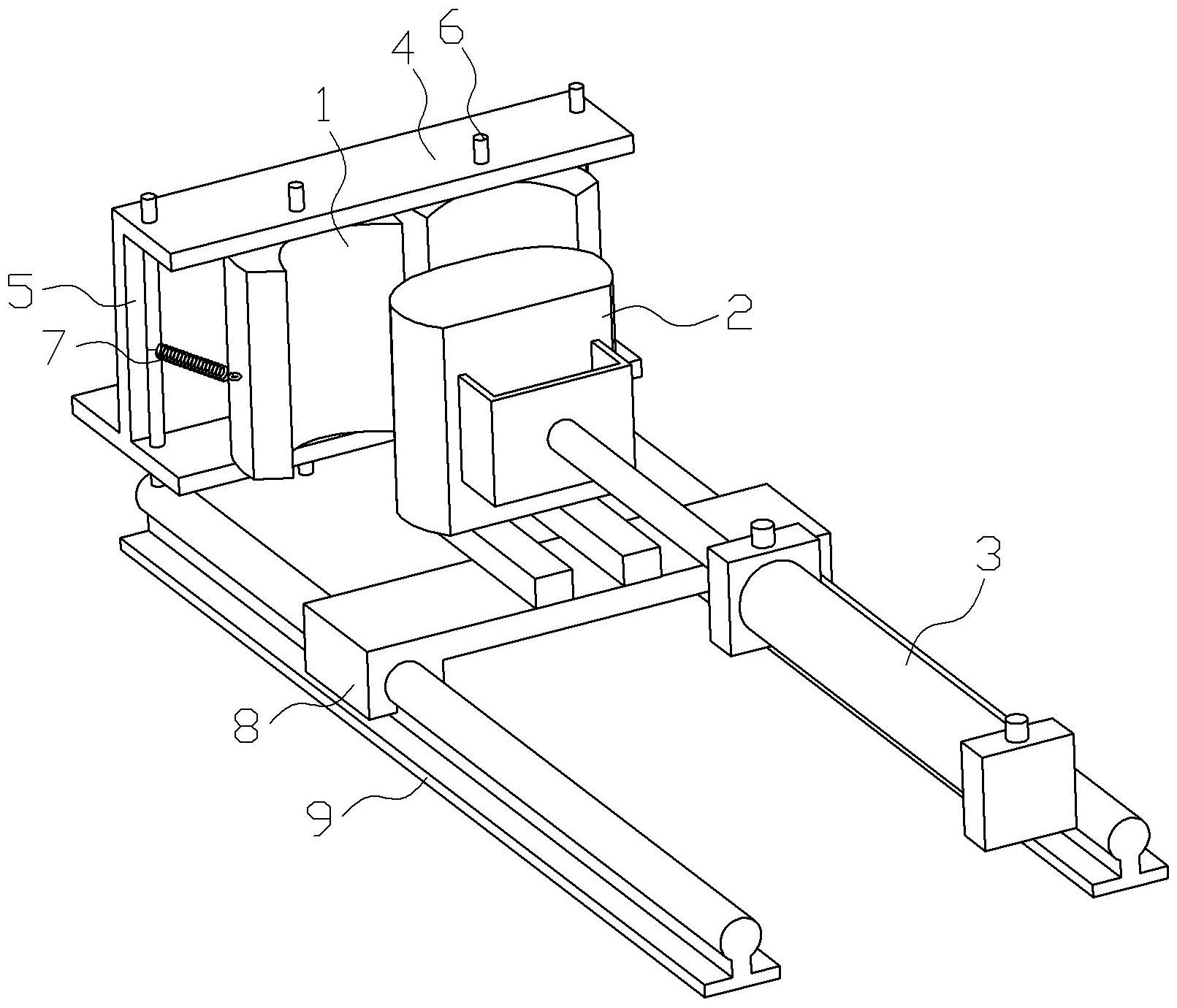

提琴侧板热压机涉及乐器生产加工器械。包括凹模（1）、凸模（2）、气缸（3）和铰接座（4），凹模（1）为两个，两个凹模（1）对称设置，分别通过一个铰接轴（6）铰接在铰接座（4）的“匸”形凹槽（5）内，两个凹模（1）可自由开合，闭合时，两个凹模（1）的工作凹面构成一个与所述凸模（2）工作凸面形状相适应的“C”字形面，凹模（1）的外端部设有复位弹簧（7）使其保持在张开的位置。它具有结构简单、造价低、操作简单方便及生产效率高的优点。
