授权公布号:CN220569581U
一种自动售货机用可显示商品价格的小型选择按钮
有效
申请
2023-07-28
申请公布
1970-01-01
授权
2024-03-08
预估到期
2033-07-28
| 申请号 | CN202322008397.6 |
| 申请日 | 2023-07-28 |
| 授权公布号 | CN220569581U |
| 授权公告日 | 2024-03-08 |
| 分类号 | H01H13/83;H01H13/85;H01H13/86;H01H13/7065 |
| 分类 | 基本电气元件; |
| 申请人名称 | 大连富士冰山自动售货机有限公司 |
| 申请人地址 | 辽宁省大连市经济技术开发区湾达路51号 |
专利法律状态
2024-03-08
授权
状态信息
授权
摘要

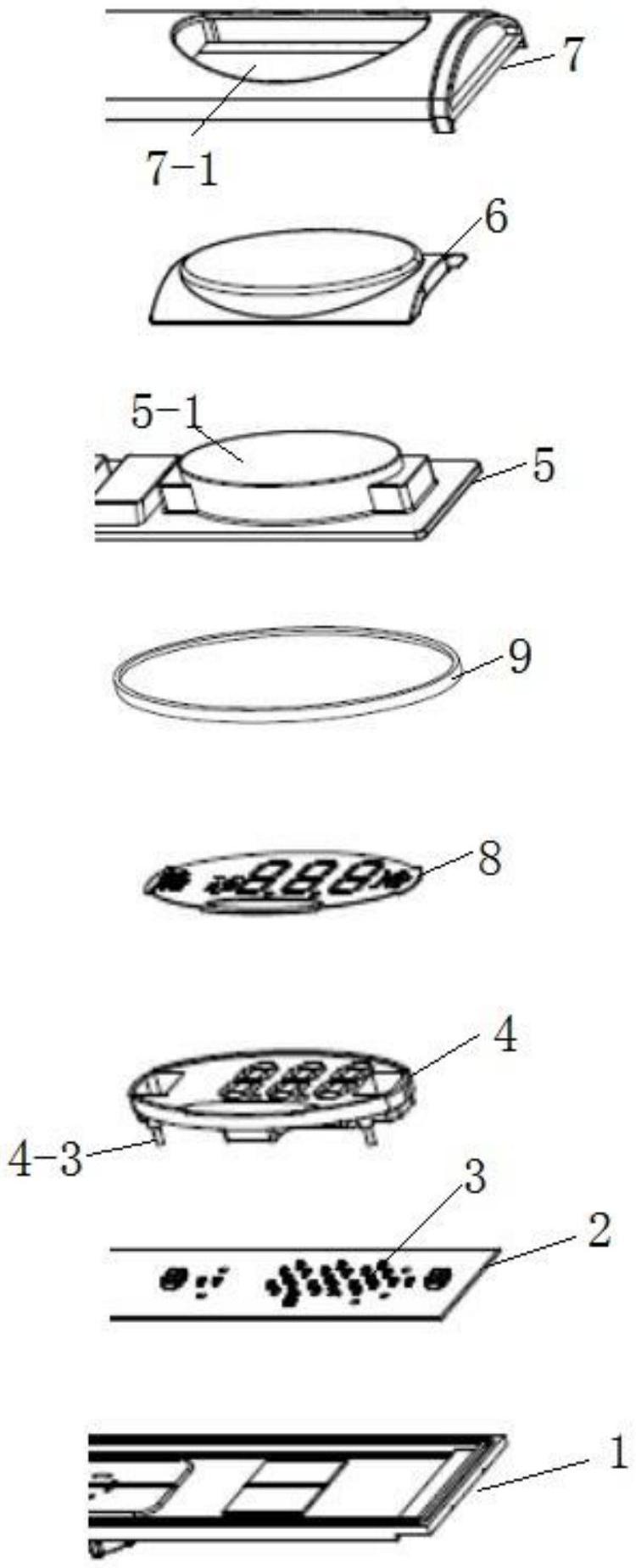

本实用新型提供一种能够显示销售商品的价格、商品销售状态、商品温度状态,并实现小型化和低成本的自动售货机用可显示商品价格的小型选择按钮,电路基板上排布安装有多组显示件和操作件;显示件包括导光骨架和若干发光元件,各发光元件均垂直连接于电路基板表面,导光骨架上具有贯通设置的若干7段开孔和若干显示开孔,且每两个7段开孔之间均设有一数点开孔;形成商品价格7段数字显示区的发光元件对应插设于7段开孔和数点开孔内,形成商品销售状态显示区以及商品温度状态显示区的发光元件各自对应插设在一个显示开孔内;操作件包括连接在电路基板上的开关元件、背面与开关元件相抵接的弹性胶垫,以及扣设于弹性胶垫中空贯通透过腔上的镜片。
