授权公布号:CN114367707B
一种扇形蜗轮高效加工方法
有效
申请
2022-01-13
申请公布
2022-04-19
授权
2023-11-14
预估到期
2042-01-13
| 申请号 | CN202210036174.8 |
| 申请日 | 2022-01-13 |
| 申请公布号 | CN114367707A |
| 申请公布日 | 2022-04-19 |
| 授权公布号 | CN114367707B |
| 授权公告日 | 2023-11-14 |
| 分类号 | B23F11/00 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 重庆机床(集团)有限责任公司 |
| 申请人地址 | 重庆市南岸区江溪路6号 |
专利法律状态
2023-11-14
授权
状态信息
授权
2022-05-06
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):B23F11/00;申请日:20220113
2022-04-19
公布
状态信息
公布
摘要

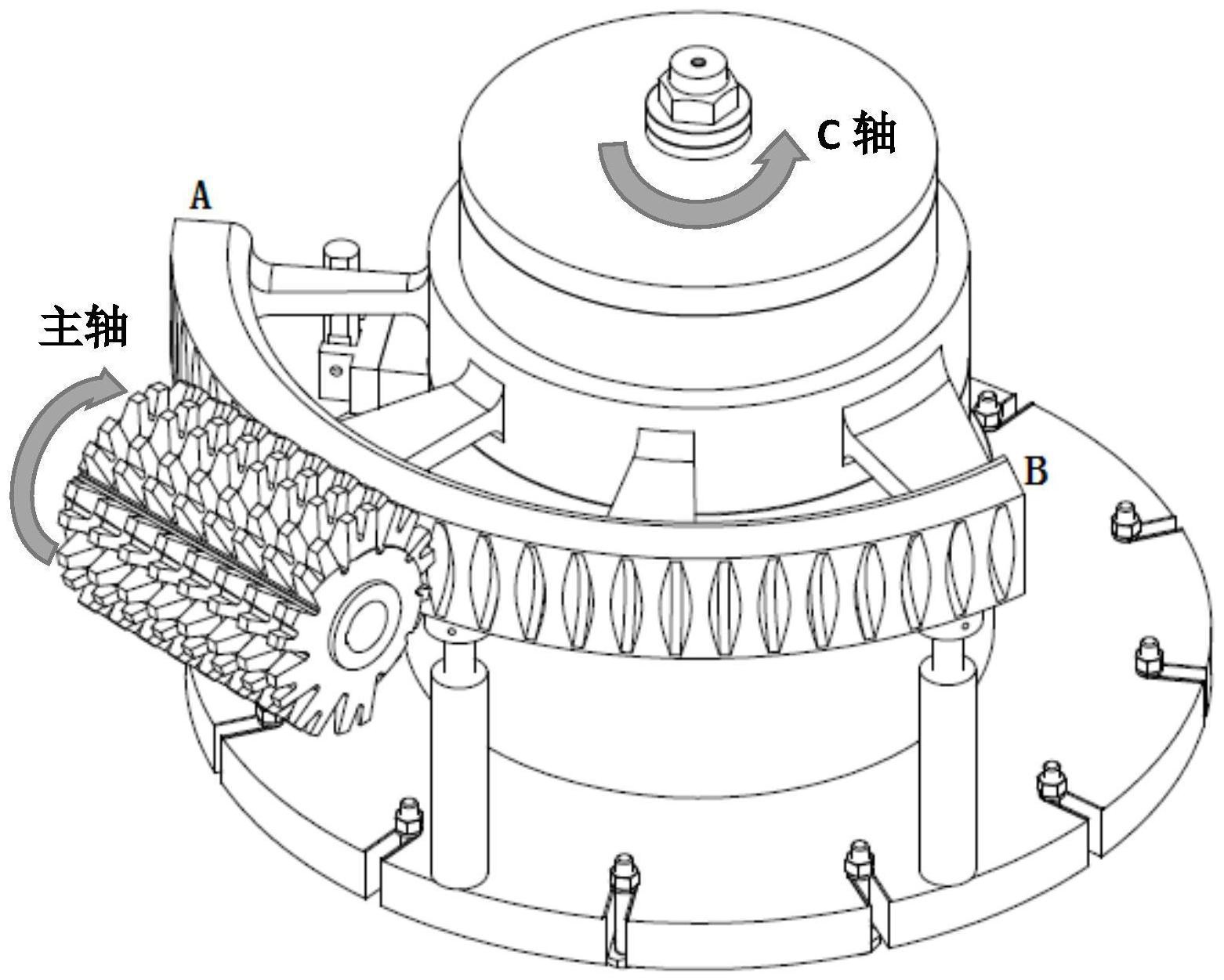

本发明公开了一种扇形蜗轮高效加工方法,包括以下步骤:将工作台分为有效加工区域与无效加工区域,所述有效加工区域为扇形工件的其中一端到另一端之间的区域;所述无效加工区域为所述有效加工区域以外的区域;通过控制程序使滚刀对所述扇形工件进行加工,所述工作台在所述有效加工区域时通过控制程序配合所述滚刀所需速度旋转运动,在所述无效加工区域时则快速旋转运动,使其快速到达扇形工件的其中一端。本发明通过控制程序使工作台在有效加工区域和无效加工区域采用不同的转动速度,提高扇形工件加工效率。通过此高效加工方法,比传统加工方法节约时间约50%,大幅缩短了加工时间和节约了能源,创造了很高的经济价值。
