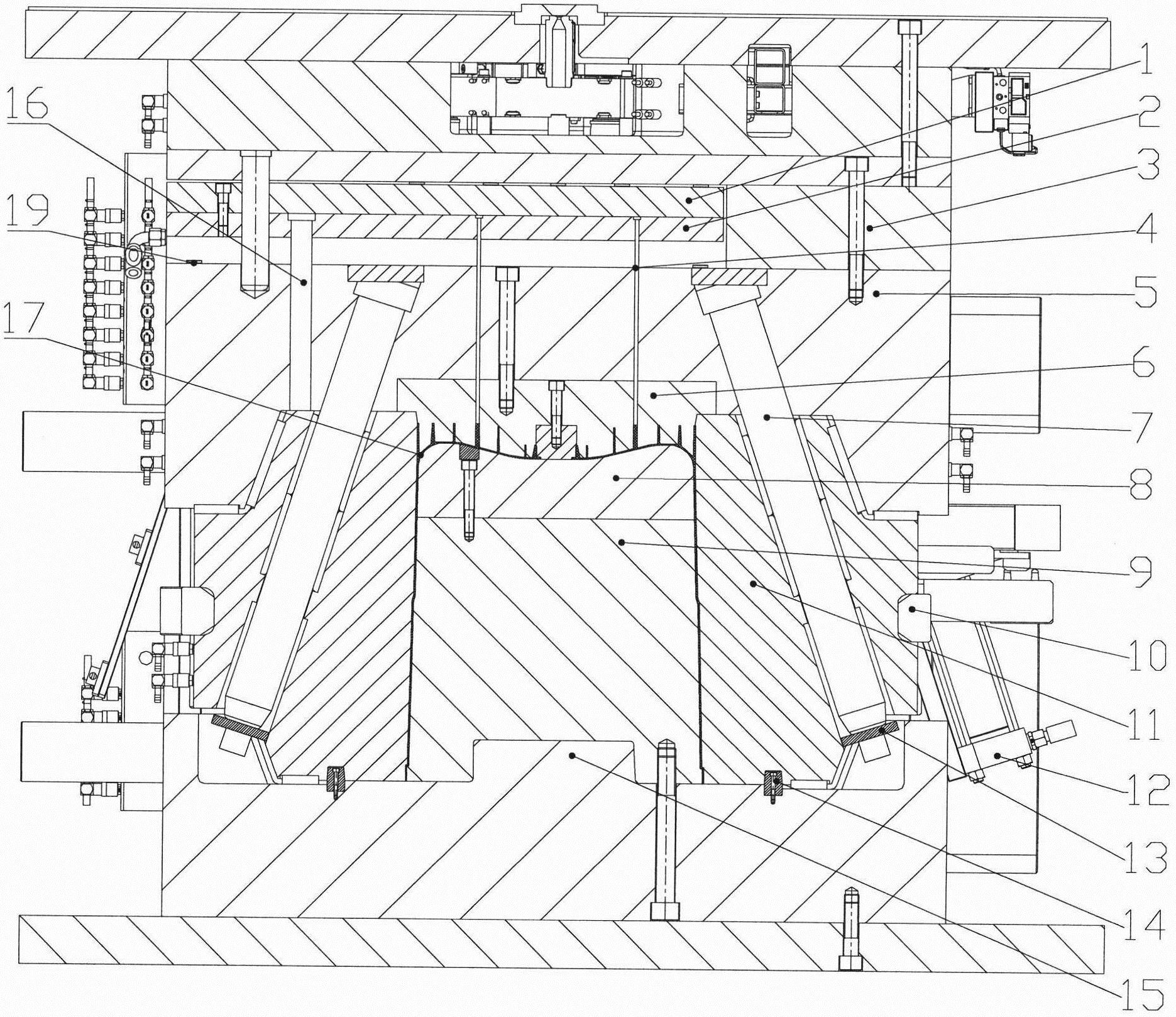

一种洗衣机桶模具勉顶出的结构，包括成型部分、滑块抽芯部分、凸模脱模部分、凹模顶出部分，凹模镶件6用螺钉与凹模固定板5连接，凸模9用螺钉与凸模固定板15连接，凸模镶件8用螺钉与凸模9连接；斜导柱7固定在凹模固定板5里，斜导柱限位块13用螺钉与斜导柱7固定；抽芯油缸12用螺钉与滑块11固定，其活塞杆与凹模固定板5连接，滑块平衡导向杆10用螺钉固定在由抽芯油缸12驱动的滑块11上；定位键14用螺钉与凸模固定板15固定，合模时与滑块11锁紧；凹模推板1用螺钉与凹模顶杆固定板2连接，凹模顶杆4、复位杆16固定在凹模顶杆固定板2上，顶出油缸18的活塞杆固定在凹模顶杆固定板2上。这种模具勉顶出结构整体厚度低，空间紧凑，生产效率高。
