一种单一斜顶内实现两个方向脱模的结构

授权公布号：CN208215928U

一种单一斜顶内实现两个方向脱模的结构

有效

申请

2018-04-11

申请公布

1970-01-01

授权

2018-12-11

预估到期

2028-04-11

申请号	CN201820547172.4
申请日	2018-04-11
授权公布号	CN208215928U
授权公告日	2018-12-11
分类号	B29C45/40
分类	塑料的加工；一般处于塑性状态物质的加工;
申请人名称	常州华威模具有限公司
申请人地址	江苏省常州市国家高新技术产业开发区秦岭路155号

专利法律状态

2018-12-11 授权

状态信息

授权

摘要

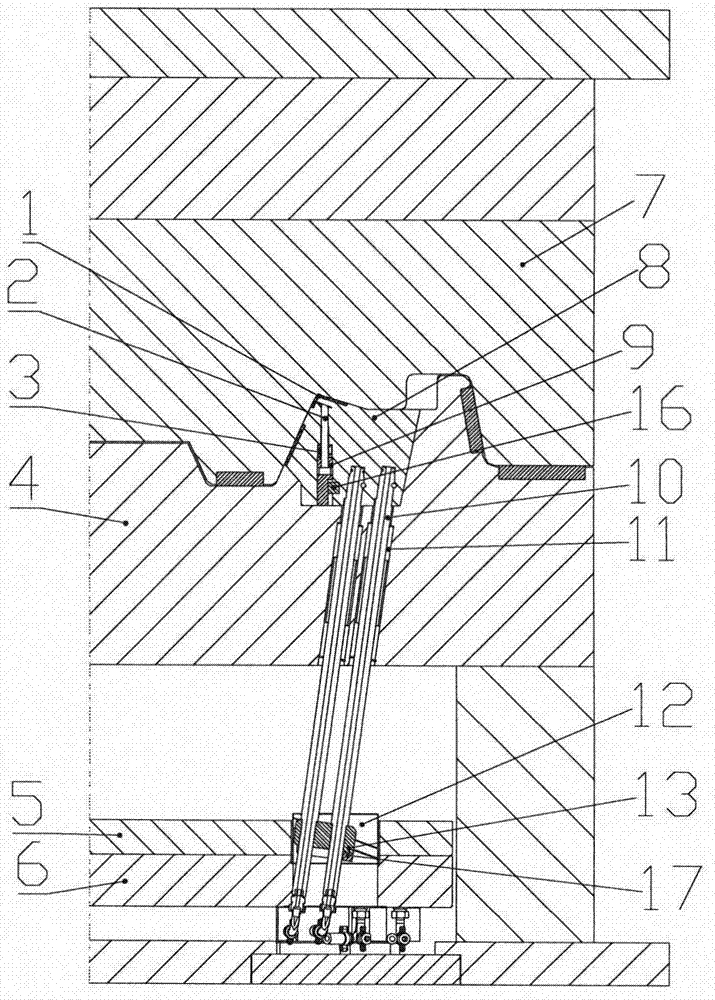

一种单一斜顶内实现两个方向脱模的结构，包括：成型部分、弹簧抽芯部分、顶出部分和斜顶抽芯部分；油缸固定块(15)用螺钉及键固定在凸模(4)上，顶出油缸(14)与油缸固定块(15)用螺钉固定；滑动座(12)与下推板(6)用螺钉固定，下推板(6)与上推板(5)用螺钉固定；弹顶滑块(2)与弹顶滑块连接块(9)用T型槽连接；斜顶(8)割有方孔，弹顶滑块限位(16)直接插入方孔，靠方孔四面定位固定；弹顶滑块连接块(9)端面设计弹簧(3)，凸模(4)压紧弹顶滑块连接块(9)，并压缩弹簧(3)；斜顶导向杆(10)与斜顶(8)用销钉固定后，再通过斜顶杆卡块(17)与滑动块(13)用螺钉固定。这种结构简单、动作可靠，缩短了模具的加工时间和装拆时间。
