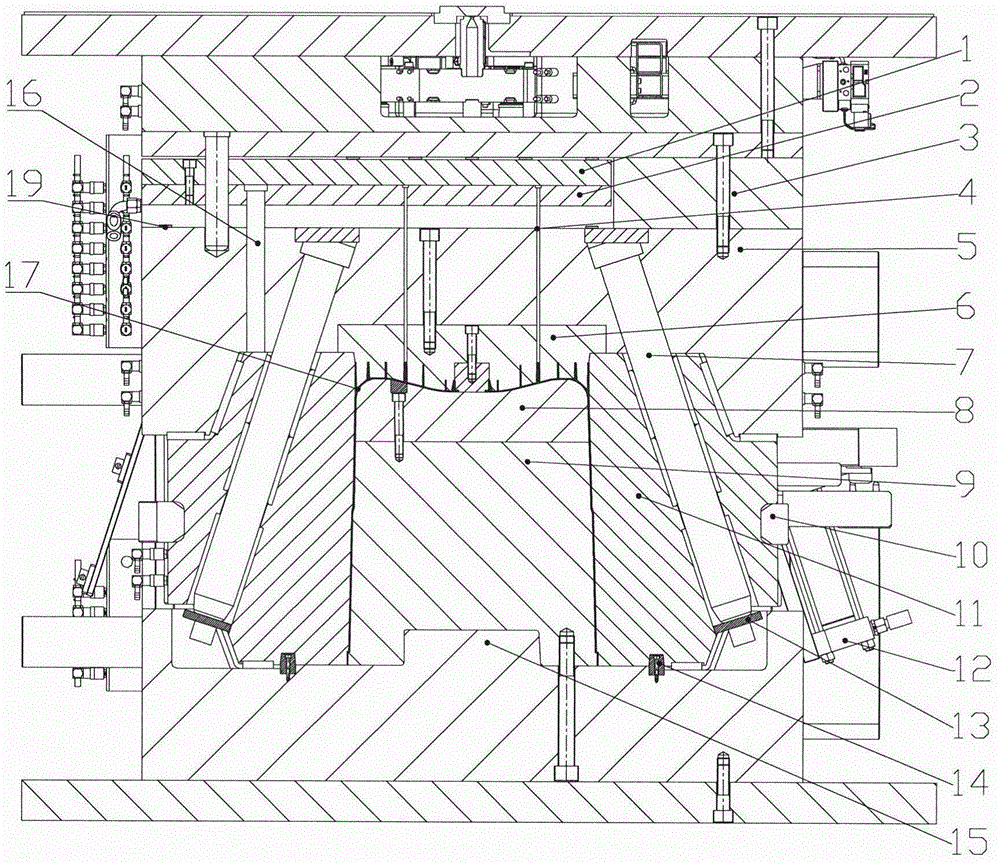

一种洗衣机桶模具免顶出的结构，包括成型部分、滑块抽芯部分、凸模脱模部分、凹模顶出部分，凹模镶件用螺钉与凹模固定板连接，凸模用螺钉与凸模固定板连接，凸模镶件用螺钉与凸模连接；斜导柱固定在凹模固定板里，斜导柱限位块用螺钉与斜导柱固定；抽芯油缸用螺钉与滑块固定，其活塞杆与凹模固定板连接，滑块平衡导向杆用螺钉固定在由抽芯油缸驱动的滑块上；定位键用螺钉与凸模固定板固定，合模时与滑块锁紧；凹模推板用螺钉与凹模顶杆固定板连接，凹模顶杆、复位杆固定在凹模顶杆固定板上，顶出油缸的活塞杆固定在凹模顶杆固定板上。这种模具免顶出结构整体厚度低，空间紧凑，生产效率高。
