授权公布号:CN209099578U
预制木墙及木屋结构
有效
申请
2018-10-22
申请公布
1970-01-01
授权
2019-07-12
预估到期
2028-10-22
| 申请号 | CN201821713648.3 |
| 申请日 | 2018-10-22 |
| 授权公布号 | CN209099578U |
| 授权公告日 | 2019-07-12 |
| 分类号 | E04B2/74 |
| 分类 | 建筑物; |
| 申请人名称 | 湖北天欣木结构房制造有限公司 |
| 申请人地址 | 湖北省孝感市汉川经济开发区新河工业园路19号康欣工业园 |
专利法律状态
2019-07-12
授权
状态信息
授权
摘要

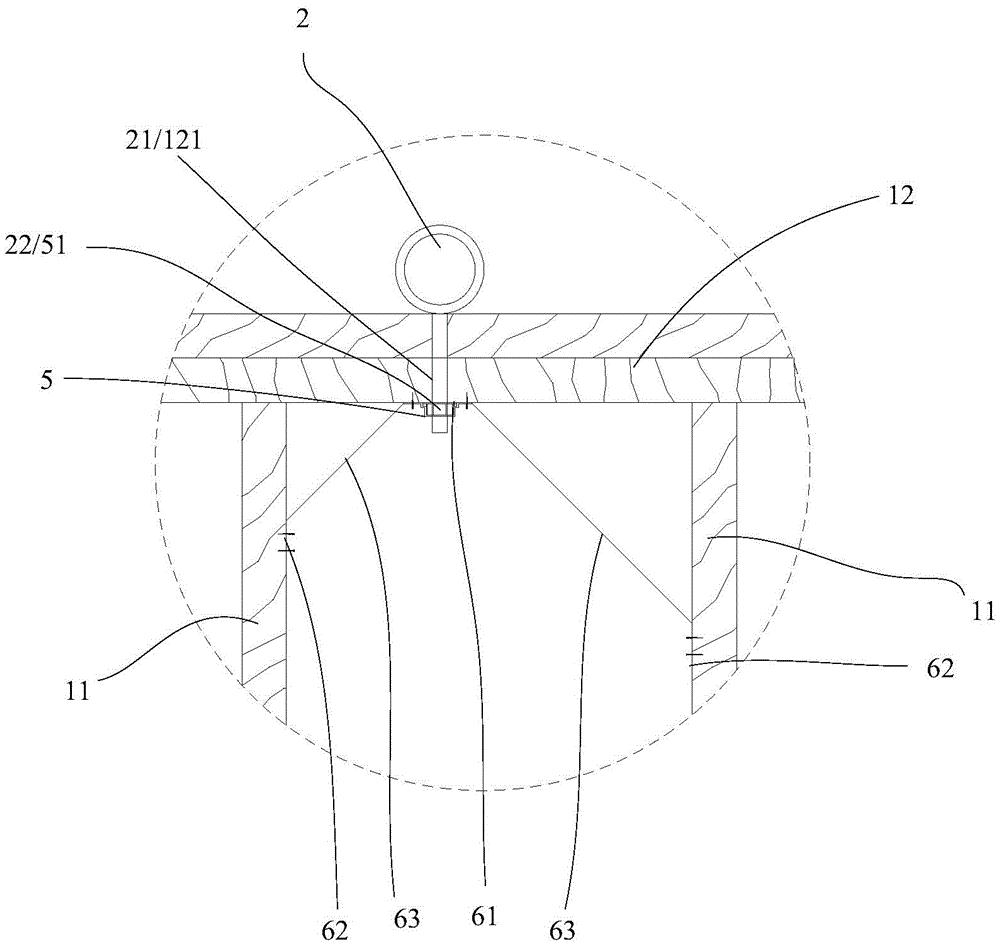

本实用新型公开一种预制木墙及木屋结构,其中,预制木墙包括墙体及吊装结构,其中,墙体包括多个呈上下向延伸设置的墙骨柱,多个墙骨柱沿左右向间隔设置,多个墙骨柱上端设有左右向延伸的顶梁板,顶梁板的上端面具有一对应在两个相邻墙骨柱之间形成的安装区域,在安装区域内,顶梁板贯设有第一过孔,吊装结构包括上下向延伸的吊装螺杆及设于吊装螺杆头部的锁紧螺母,吊装螺杆的头部自顶梁板的第一过孔向下穿设,并被锁紧螺母固定至顶梁板的下端。通过将吊装结构设于顶梁板上,木墙在制作过程中进行转序、运输、现场吊装时,只需要吊装连接吊装结构,即可实现吊装预制木墙,操作简单、便捷,提高了生产效率。
