授权公布号:CN218196702U
一种汽车侧围注塑模具
有效
申请
2022-09-16
申请公布
1970-01-01
授权
2023-01-03
预估到期
2032-09-16
| 申请号 | CN202222463610.8 |
| 申请日 | 2022-09-16 |
| 授权公布号 | CN218196702U |
| 授权公告日 | 2023-01-03 |
| 分类号 | B29C45/27;B29C45/73 |
| 分类 | 塑料的加工;一般处于塑性状态物质的加工; |
| 申请人名称 | 宁波远东制模有限公司 |
| 申请人地址 | 浙江省宁波市余姚市金型二路205号 |
专利法律状态
2023-01-03
授权
状态信息
授权
摘要

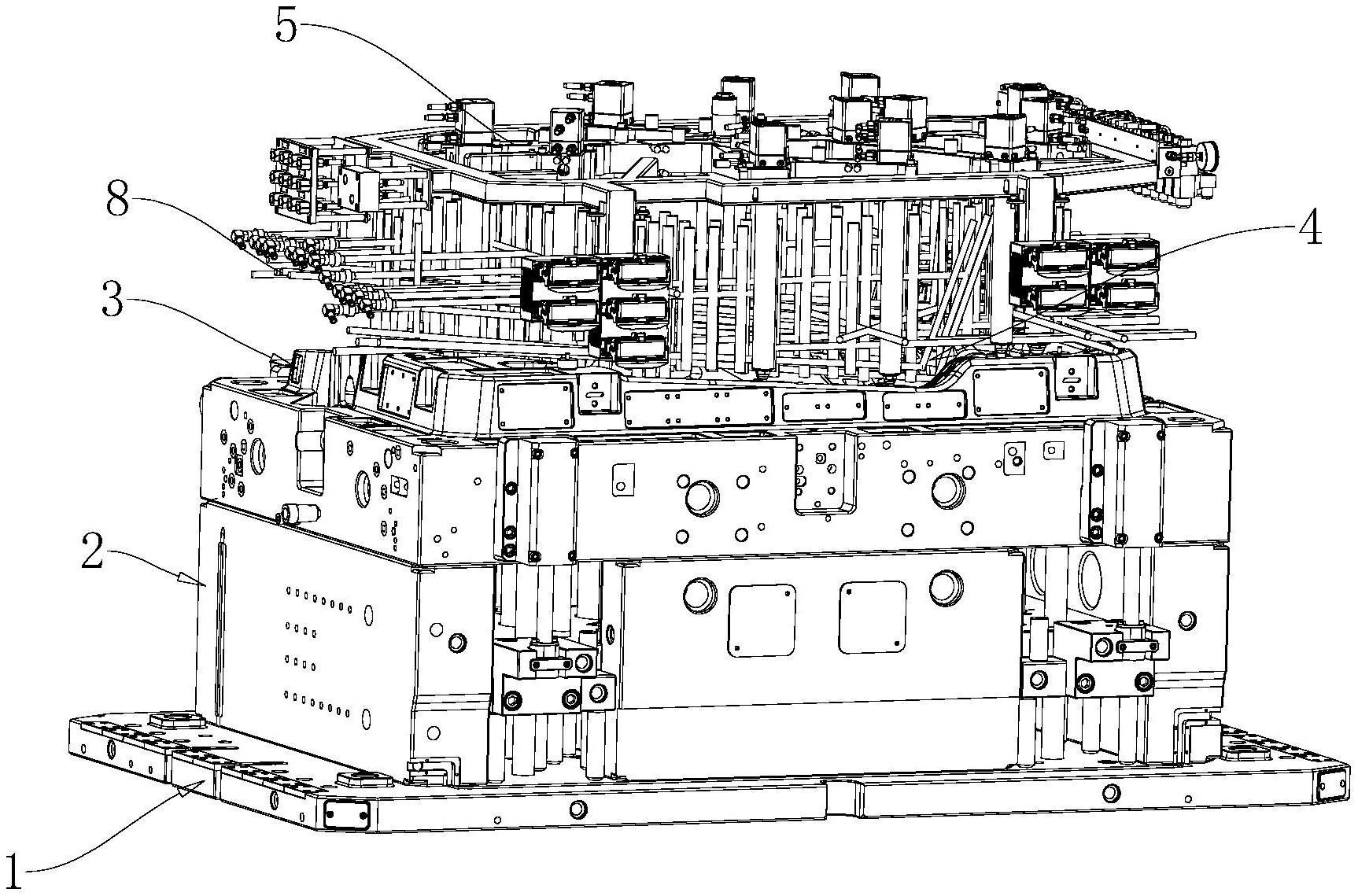

本申请涉及一种汽车侧围注塑模具,属于汽车配件生产模具的领域。其包括型芯和型腔,所述型芯和所述型腔之间具有注塑腔室,其特征在于,所述型腔内设置有进料组件,所述进料组件包括相互连通的进料网管、与所述进料网管连通且垂直指向所述型芯端面的多个注胶管以及与设置于所述多个注胶管端部的针阀喷嘴,所述针阀喷嘴位于所述型芯的端面并位于所述注塑腔室内。本申请具有降低汽车侧围在注塑腔室中冷却成型后,表面出现熔接痕的概率以及减小熔接痕的长度。
