授权公布号:CN213486625U
一种应用于烤炉钢带上的移动式刮刀装置
有效
申请
2020-11-16
申请公布
1970-01-01
授权
2021-06-22
预估到期
2030-11-16
| 申请号 | CN202022639358.2 |
| 申请日 | 2020-11-16 |
| 授权公布号 | CN213486625U |
| 授权公告日 | 2021-06-22 |
| 分类号 | A21B3/00;A21B1/42 |
| 分类 | 焙烤;制作或处理面团的设备;焙烤用面团〔1,8〕; |
| 申请人名称 | 福建泓一实业有限公司 |
| 申请人地址 | 福建省泉州市石狮市高新技术开发区鑫盛路2号 |
专利法律状态
2021-06-22
授权
状态信息
授权
摘要

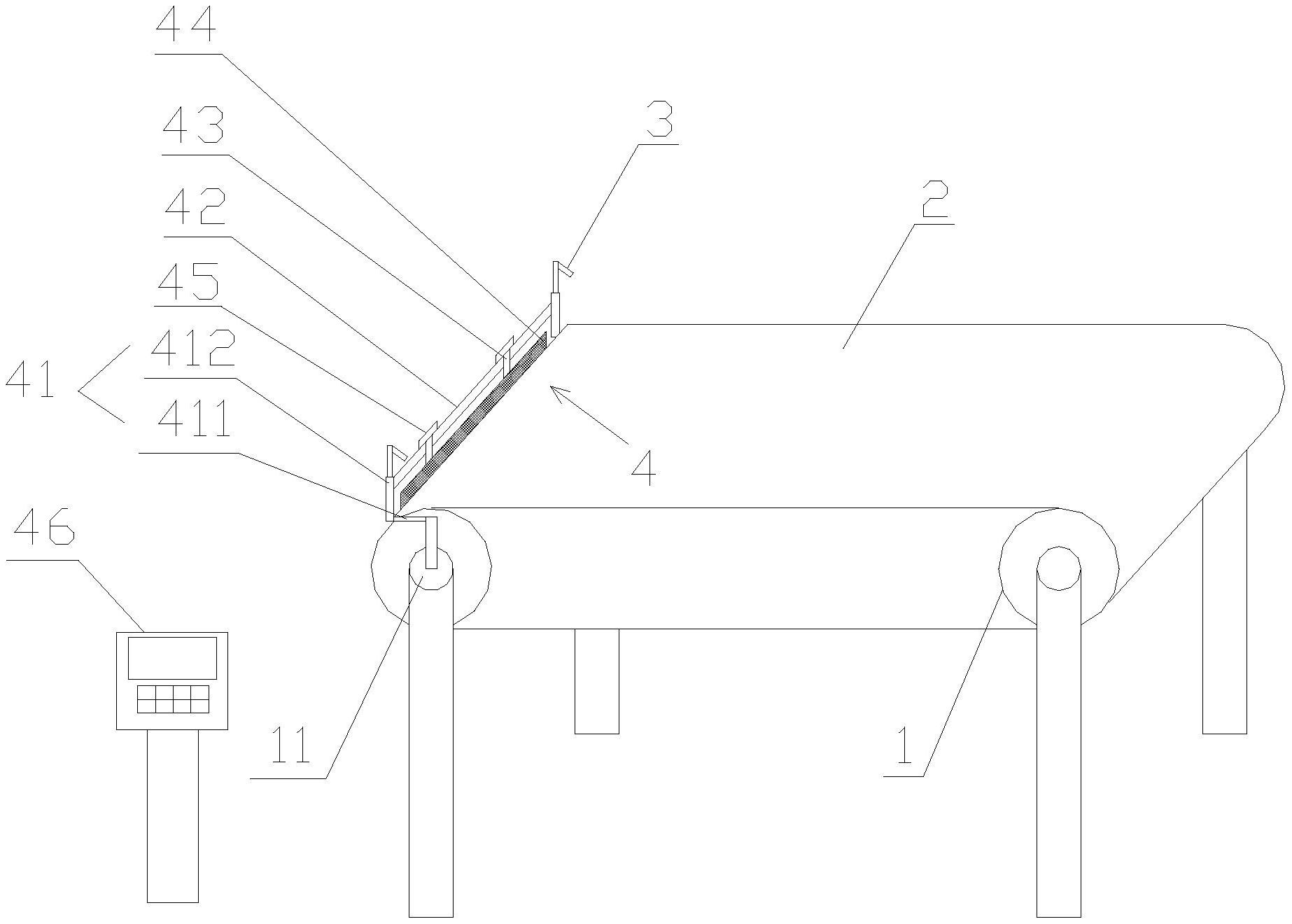

本实用新型公开的是一种应用于烤炉钢带上的移动式刮刀装置,包括辊轮、烤炉钢带、光学感应器以及刮刀机构,烤炉钢带配合绕设在辊轮上,辊轮设有安装辊轮轴,刮刀机构配合装设在安装辊轮轴的两端,并与烤炉钢带相抵设,刮刀机构包括:固定安装架、滑动轨、滑块、刮片、驱动电机以及控制器,固定安装架分别配合装设在安装辊轮轴的两端,滑动轨配合架设在固定安装架之间,滑块配合滑动装设在滑动轨上,刮片可拆卸地安装在滑块上,且刮片与烤炉钢带的上平面相抵设刮擦设置,驱动电机与滑块相驱动连接设置。本实用新型实现实时检测烤炉钢带的输送位置以及刮刀机构实时根据烤炉钢带的位置实时对应调整位置,使烤炉钢带上的粘附物得到全面清除。
