授权公布号:CN216200616U
一种双向浮动阀座硬密封偏心蝶阀
有效
申请
2021-09-30
申请公布
1970-01-01
授权
2022-04-05
预估到期
2031-09-30
| 申请号 | CN202122407964.6 |
| 申请日 | 2021-09-30 |
| 授权公布号 | CN216200616U |
| 授权公告日 | 2022-04-05 |
| 分类号 | F16K1/22;F16K1/226;B01D29/01;B01D35/02 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 远大阀门集团有限公司 |
| 申请人地址 | 河北省邢台市隆尧县西尹村 |
专利法律状态
2022-04-05
授权
状态信息
授权
摘要

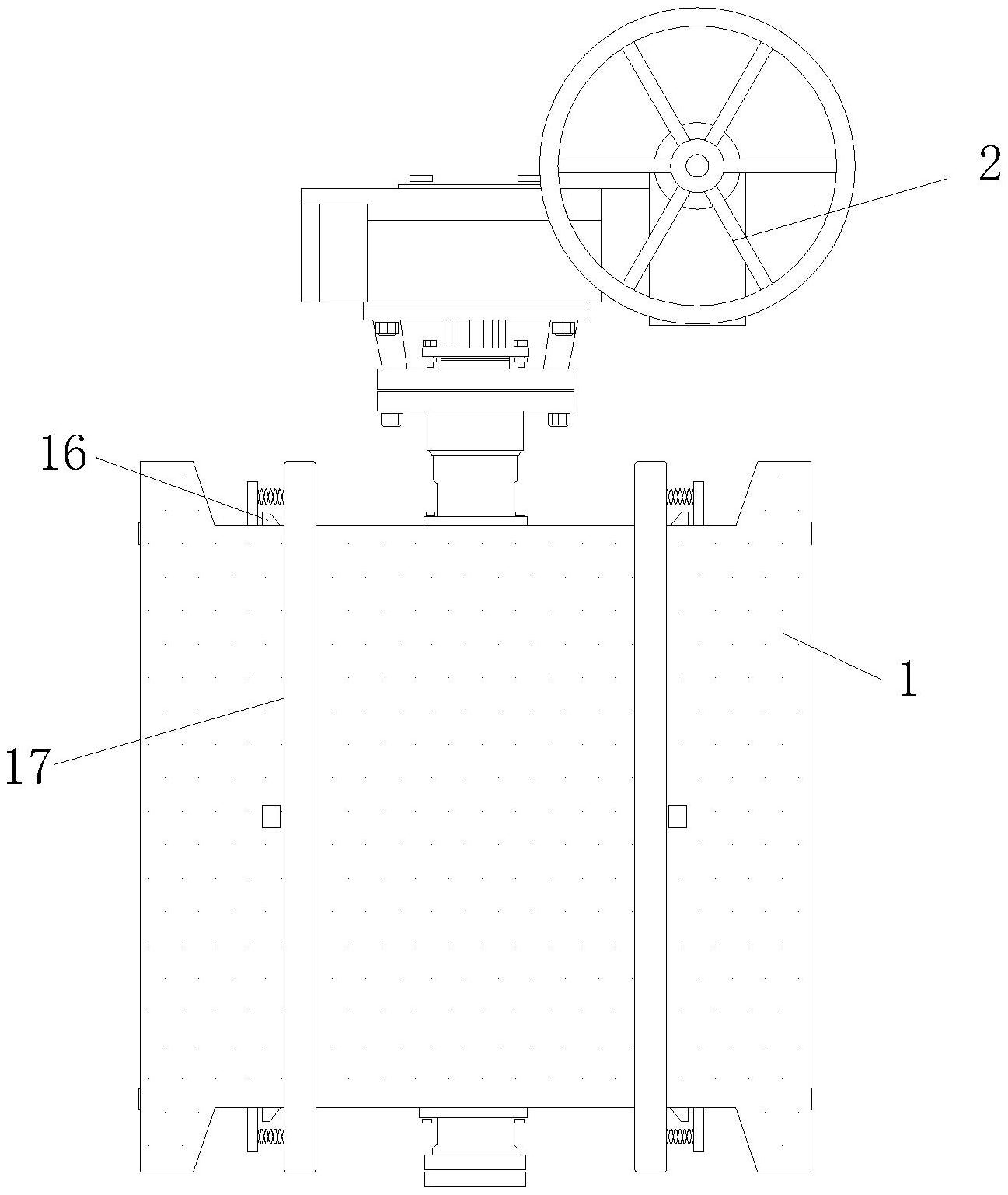

本实用新型公开了一种双向浮动阀座硬密封偏心蝶阀,包括蝶阀主体、控制机构、阀杆、阀芯、密封阀座和安装孔,所述控制机构设置在蝶阀主体的上方,且控制机构的下方连接有阀杆,所述阀杆的外侧固定有阀芯,通过阀杆的旋转控制阀芯移动,所述密封阀座设置在阀芯的外侧,对阀芯和蝶阀主体之间进行封堵,所述安装孔开设在蝶阀主体的侧边用于和外界设备的连接。该双向浮动阀座硬密封偏心蝶阀设置有过滤板、限位块和顶出机构,通过过滤板可对流体内的杂质进行过滤,避免杂质影响密封阀座和阀芯的密封效果,同时限位块配合限位槽可对过滤板提供稳定的限位,后续通过顶出机构可解除限位块和限位槽的连接,从而可将过滤板取下进行清理。
