授权公布号:CN112782969B
一种PID参数整定方法、装置、存储介质和设备
有效
申请
2020-12-25
申请公布
2021-05-11
授权
2024-02-09
预估到期
2040-12-25
申请号 CN202011566703.2
申请日 2020-12-25
申请公布号 CN112782969A
申请公布日 2021-05-11
授权公布号 CN112782969B
授权公告日 2024-02-09
分类号 G05B11/42
分类 控制;调节;
申请人名称 中控技术股份有限公司
申请人地址 浙江省杭州市滨江区六和路309号

专利法律状态

2024-02-09 授权
状态信息
授权
2021-05-28 实质审查的生效
状态信息
实质审查的生效;IPC(主分类):G05B11/42;申请日:20201225
2021-05-11 公布
状态信息
公布

摘要

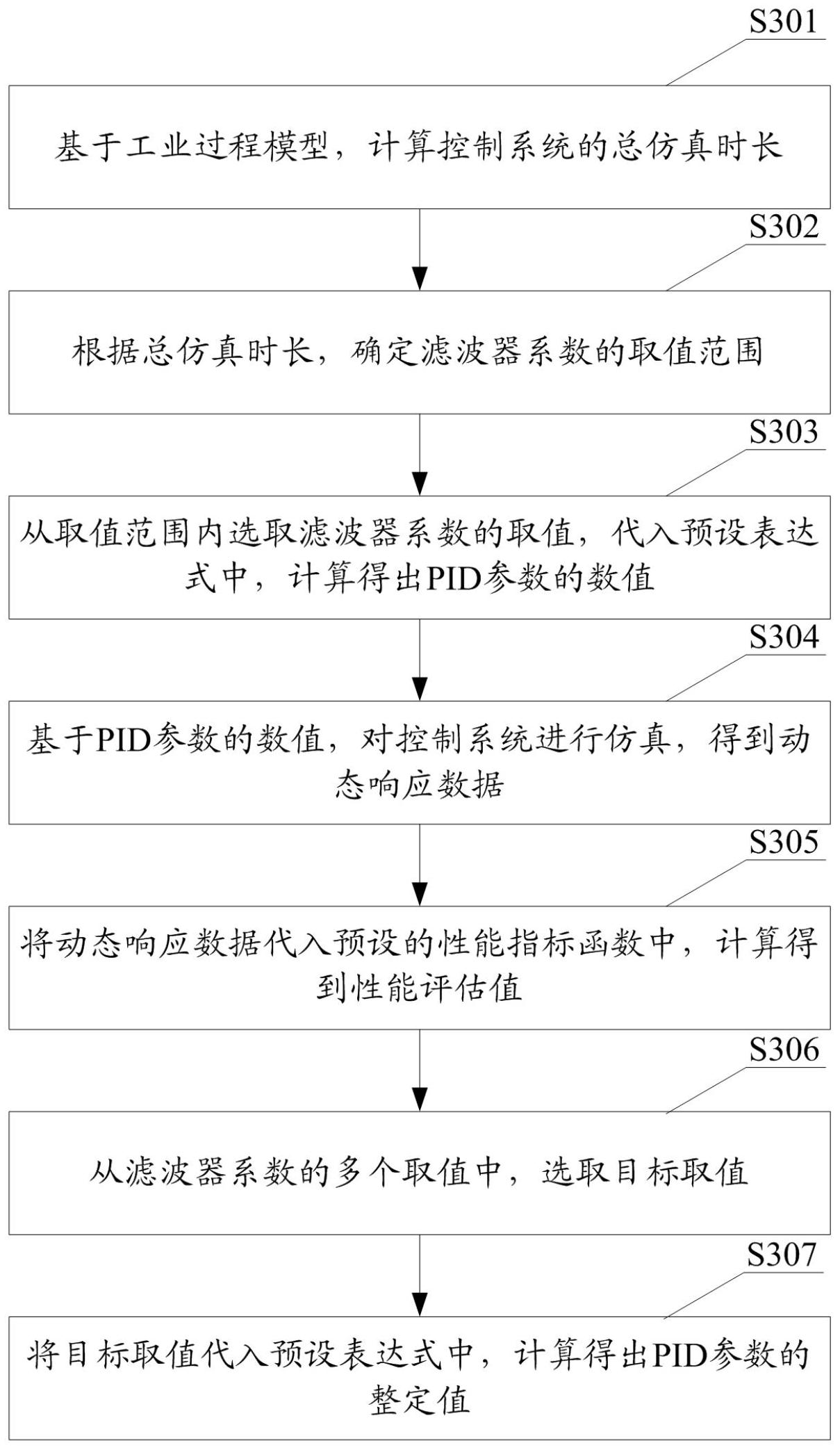

本申请公开了一种PID参数整定方法、装置、存储介质和设备,基于工业过程模型,计算控制系统的总仿真时长。根据总仿真时长,确定滤波器系数的取值范围,滤波器系数为预设表达式所包含的计算参数,预设表达式用于指示PID参数。从取值范围内选取滤波器系数的取值,代入预设表达式中,计算得出PID参数的数值。基于PID参数的数值,对控制系统进行仿真,得到动态响应数据。将动态响应数据代入预设的性能指标函数中,计算得到性能评估值。从滤波器系数的多个取值中,选取目标取值。将目标取值代入预设表达式中,计算得出PID参数的整定值。利用本申请所述方法对PID参数进行整定,能够提高PID控制器的控制性能,以满足控制系统的快速性和稳定性的控制要求。
