授权公布号:CN112859585B
一种PID控制器动态调整控制周期的方法
有效
申请
2021-01-12
申请公布
2021-05-28
授权
2024-03-08
预估到期
2041-01-12
申请号 CN202110036171.X
申请日 2021-01-12
申请公布号 CN112859585A
申请公布日 2021-05-28
授权公布号 CN112859585B
授权公告日 2024-03-08
分类号 G05B11/42
分类 控制;调节;
申请人名称 中控技术股份有限公司
申请人地址 浙江省杭州市滨江区六和路309号

专利法律状态

2024-03-08 授权
状态信息
授权
2024-02-23 著录事项变更
状态信息
著录事项变更;IPC(主分类):G05B11/42;变更事项:申请人;变更前:浙江中控技术股份有限公司;变更后:中控技术股份有限公司;变更事项:国家或地区;变更前:中国;变更后:中国;变更事项:地址;变更前:310053 浙江省杭州市滨江区六和路309号;变更后:310053 浙江省杭州市滨江区六和路309号
2021-06-15 实质审查的生效
状态信息
实质审查的生效;IPC(主分类):G05B11/42;申请日:20210112
2021-05-28 公布
状态信息
公布

摘要

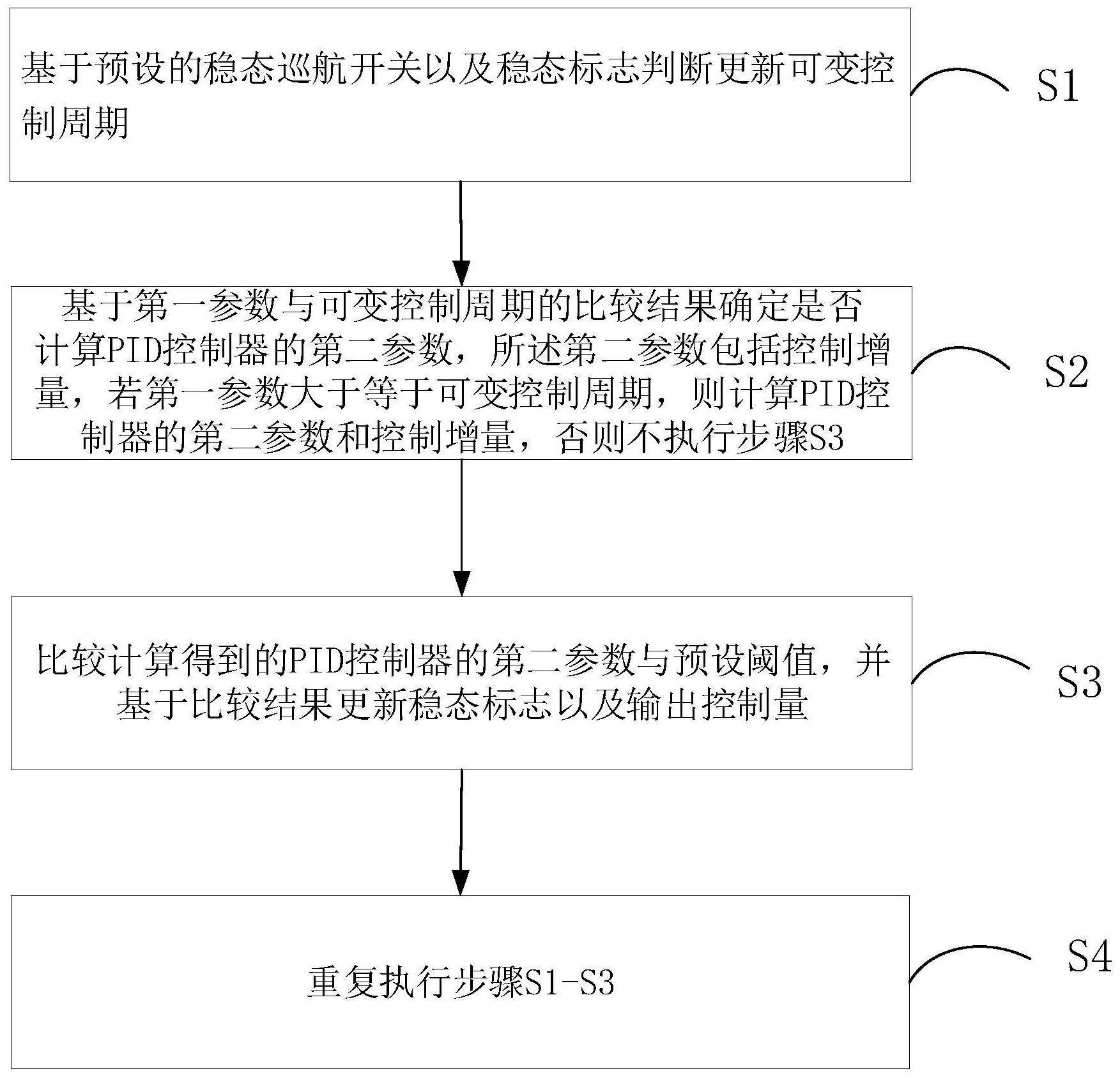

本发明公开了一种PID控制器动态调整控制周期的方法,具体包括:S1、基于预设的稳态巡航开关以及稳态标志更新可变控制周期;S2、基于第一参数与可变控制周期的比较结果确定是否计算PID控制器的第二参数和控制增量,若第一参数大于等于可变控制周期,则计算PID控制器的第二参数和控制增量,否则不执行步骤S3;S3、比较计算得到的PID控制器的第二参数与预设阈值,并基于比较结果更新稳态标志以及输出累加控制增量的控制量;本发明兼顾长周期控制与扰动时的快速响应,稳态状态下实现短控制周期以及有调节输出之后的长控制周期自动切换,以快速响应扰动,又保证了输出不频繁调节。
