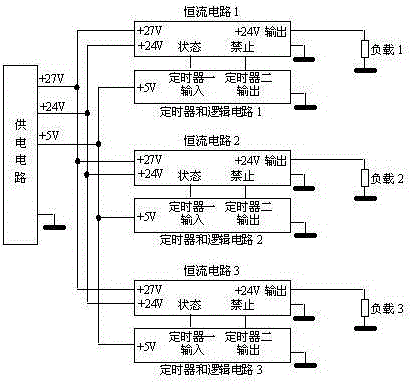

一种用电源负载短路保护电路的多路输出电路，涉及电子技术领域。本发明包括供电电路、多路与供电电路相连的负载短路保护电路及对应负载。其结构特点是，所述供电电路使用24V/5A开关电源作为总供电电源。所述保护电路包括恒流电路、逻辑电路和两个定时器。所述恒流电路的输入端接开关电源的24V正电源，恒流电路的状态端口依次经定时器一、逻辑电路和定时器二与恒流电路的禁止端相连接，恒流电路的状态端还与逻辑电路的输入端相连。所述负载两端分别连接恒流电路的输出端和开关电源的24V负电源。同现有技术相比，本发明的任意一路电源负载过流或短路，都不影响其他两路正常工作，而且保护电路中所使用的功率器件不需加装散热器。
