授权公布号:CN111734828B
防污水泄漏型污水空气阀
有效
申请
2019-12-18
申请公布
2020-10-02
授权
2023-02-07
预估到期
2039-12-18
| 申请号 | CN201911310744.2 |
| 申请日 | 2019-12-18 |
| 申请公布号 | CN111734828A |
| 申请公布日 | 2020-10-02 |
| 授权公布号 | CN111734828B |
| 授权公告日 | 2023-02-07 |
| 分类号 | F16K1/00;F16K1/32;F16K24/00;F16K27/08;F16K31/22;F16K31/28;F17D5/02;B01D35/04 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 株洲南方阀门股份有限公司 |
| 申请人地址 | 湖南省株洲市天元区黄河南路215号 |
专利法律状态
2023-02-07
授权
状态信息
授权
2020-10-02
公布
状态信息
公布
摘要

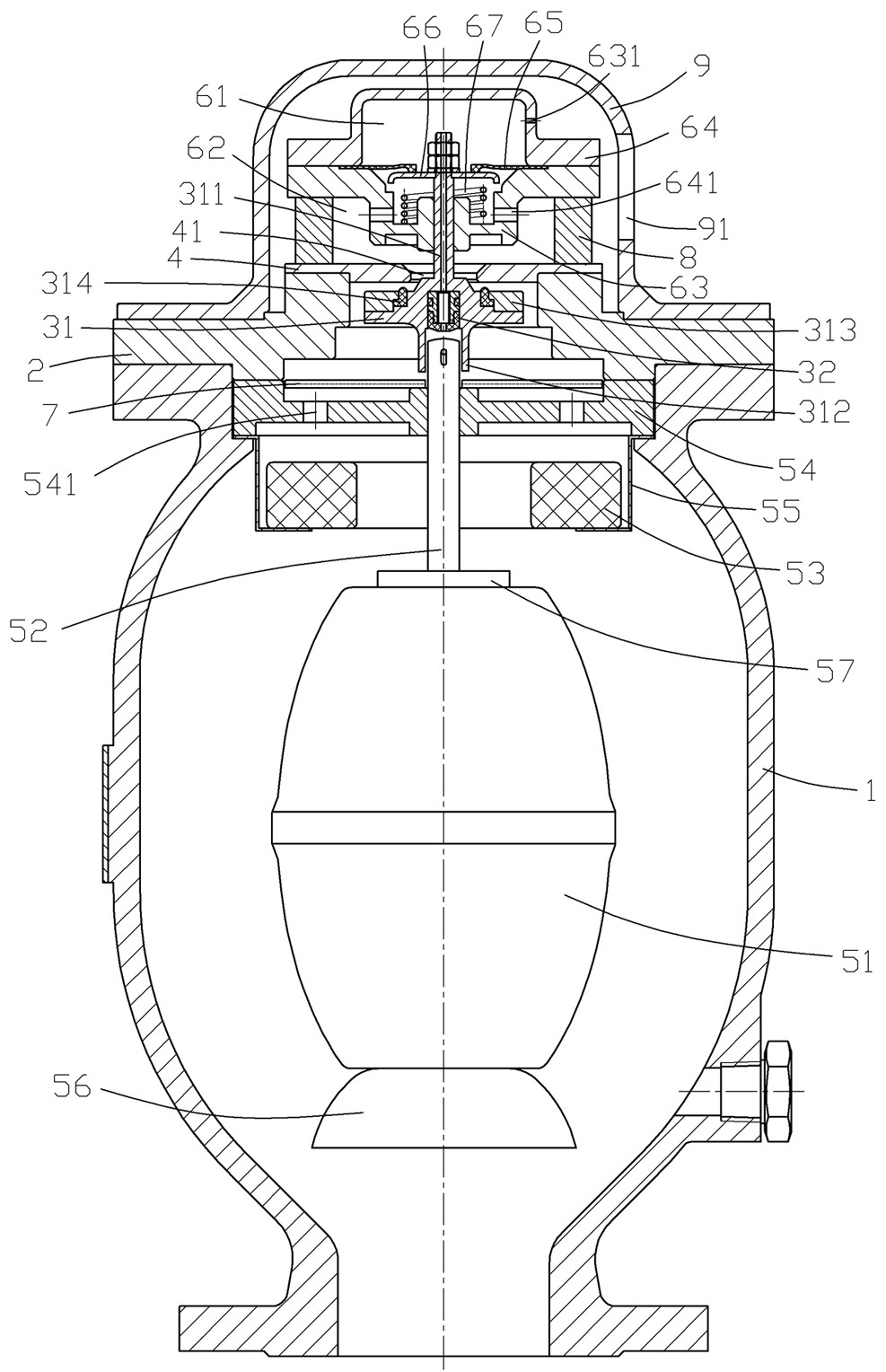

本发明涉及阀门技术领域,公开一种防污水泄漏型污水空气阀,包括阀体、阀盖、阀板组件和浮球组件,阀板组件包括具有微排中空杆的阀板和嵌设在阀板内的微排阀座,微排阀座与微排中空杆对正相接,阀盖上方连接有与阀板组件相配合的阀板座,阀板座上开设通孔供阀板的微排中空杆伸出且可供阀板组件灵活作上下移动,浮球组件包括浮球和阀杆,阀杆与微排阀座同轴设置且可在介质压力作用下与微排阀座抵接,阀板在微排阀座下方延伸有供阀杆插入的套筒部,套筒部外周设置有连接件将阀杆与阀板连接使阀杆可在阀板上移时跟随移动,阀杆外周套设有与阀盖连接的过滤网。本污水空气阀可实现安全可靠的零泄漏,还缩短了阀的高度,便于在有限的空间内安装。
