授权公布号:CN218581476U
一种具有隐形把手结构的冷藏设备柜门
有效
申请
2022-10-19
申请公布
1970-01-01
授权
2023-03-07
预估到期
2032-10-19
| 申请号 | CN202222753487.3 |
| 申请日 | 2022-10-19 |
| 授权公布号 | CN218581476U |
| 授权公告日 | 2023-03-07 |
| 分类号 | E06B3/70;E06B7/23;E05B5/00 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 江苏格林电器有限公司 |
| 申请人地址 | 江苏省苏州市常熟市经济技术开发区高新技术产业园盘锦东路1号 |
专利法律状态
2023-03-07
授权
状态信息
授权
摘要

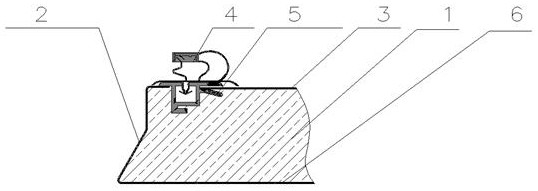

本实用新型公开了一种具有隐形把手结构的冷藏设备柜门,包括:柜门本体,所述柜门本体包括壳体,所述壳体内填充发泡材料构成的保温层,所述壳体包括内壳板、外壳板和侧壳板,所述内壳板和外壳板通过侧壳板连接,所述外壳板的宽度超过内壳板的宽度,所述侧壳板设置折角结构连接所述外壳板和内壳板,所述折角结构的一侧与所述内壳板的边缘垂直连接,另一侧与所述外壳板的边缘连接,其中连接位置的夹角不超过60°,所述内壳板上对应门框闭合位置安装有隔温闭合结构,所述隔温闭合结构包括门封条和门封固定条。通过上述方式,本实用新型能够利用结构的特点,替代专门的把手,提高柜门外观的同时,使用更加方便,而且降低了碰撞的发生。
