授权公布号:CN216790167U
设置高效煤粉浓缩器和低氮燃烧器的褐煤锅炉燃烧系统
有效
申请
2021-11-16
申请公布
1970-01-01
授权
2022-06-21
预估到期
2031-11-16
| 申请号 | CN202122804300.3 |
| 申请日 | 2021-11-16 |
| 授权公布号 | CN216790167U |
| 授权公告日 | 2022-06-21 |
| 分类号 | F23D1/02 |
| 分类 | 燃烧设备;燃烧方法; |
| 申请人名称 | 北京巴布科克·威尔科克斯有限公司 |
| 申请人地址 | 北京市石景山区石景山路36号 |
专利法律状态
2022-06-21
授权
状态信息
授权
摘要

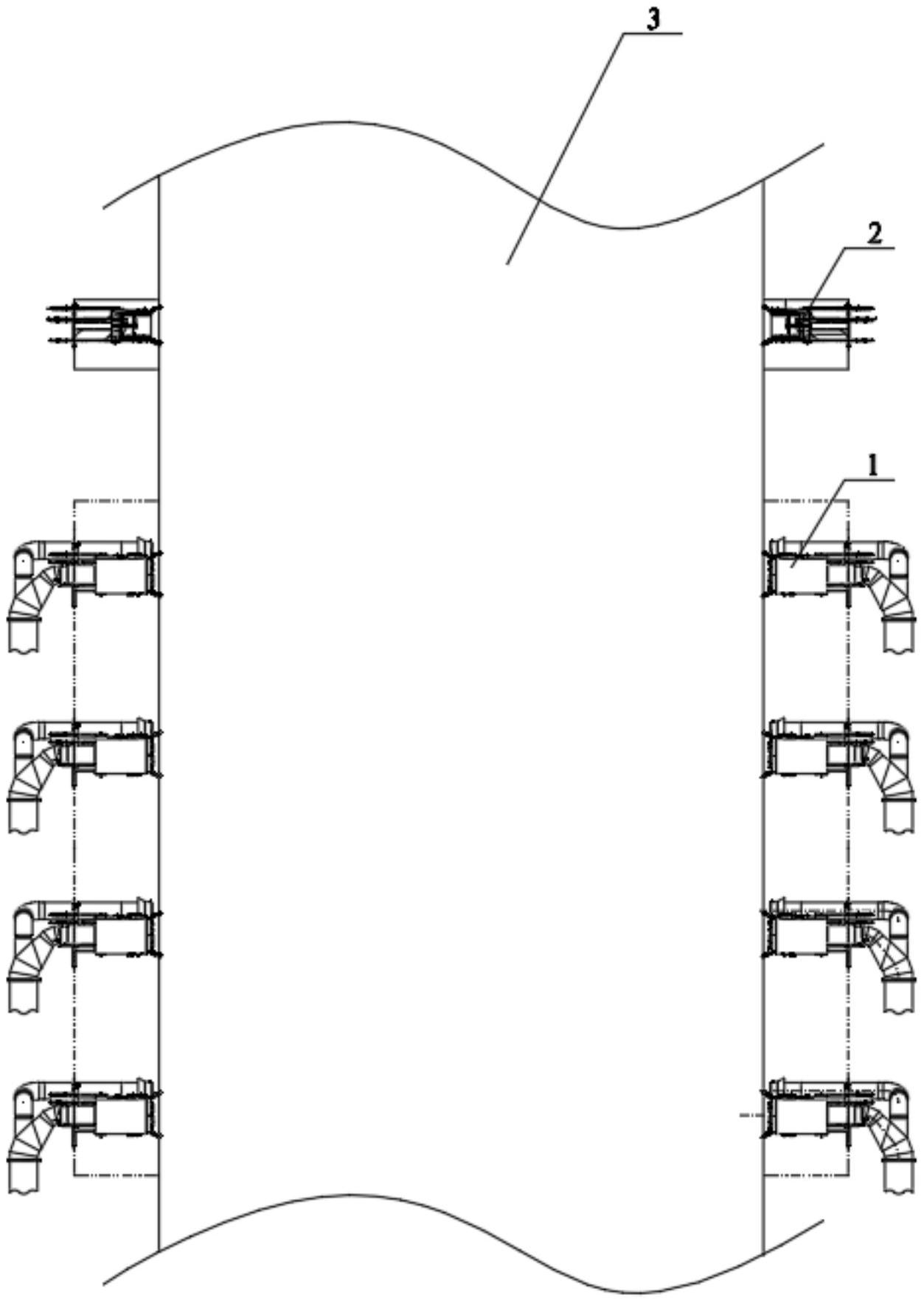

本实用新型公开了一种设置高效煤粉浓缩器和低氮燃烧器的褐煤锅炉燃烧系统,包括多个低氮燃烧器,其包括均与炉膛连通的一次风管道、内二次风管道、外二次风管道、乏气风管道,乏气风管道上设有风量调节阀门;多个煤粉浓缩器,多个煤粉浓缩器与多个低氮燃烧器一一对应,煤粉浓缩器的浓相煤粉出口端与对应的一次风管道可拆卸连通、淡相煤粉出口端与对应的乏气风管道可拆卸连通;多个OFA喷口,多个OFA喷口均与炉膛连通,且沿炉膛轴向位于多个低氮燃烧器上方。本实用新型通过设计煤粉浓缩器,可将一次风分流,使进入燃烧器的一次风与二次风配比合理,同时燃烧器配合OFA喷口可实现空气分级燃烧,降低了NOx排放值。
