授权公布号:CN215982513U
切圆燃烧锅炉的超低NOX燃烧系统
有效
申请
2021-08-27
申请公布
1970-01-01
授权
2022-03-08
预估到期
2031-08-27
| 申请号 | CN202122046911.6 |
| 申请日 | 2021-08-27 |
| 授权公布号 | CN215982513U |
| 授权公告日 | 2022-03-08 |
| 分类号 | F23C7/02;F23C5/24;F23C7/00 |
| 分类 | 燃烧设备;燃烧方法; |
| 申请人名称 | 北京巴布科克·威尔科克斯有限公司 |
| 申请人地址 | 北京市石景山区石景山路36号 |
专利法律状态
2022-03-08
授权
状态信息
授权
摘要

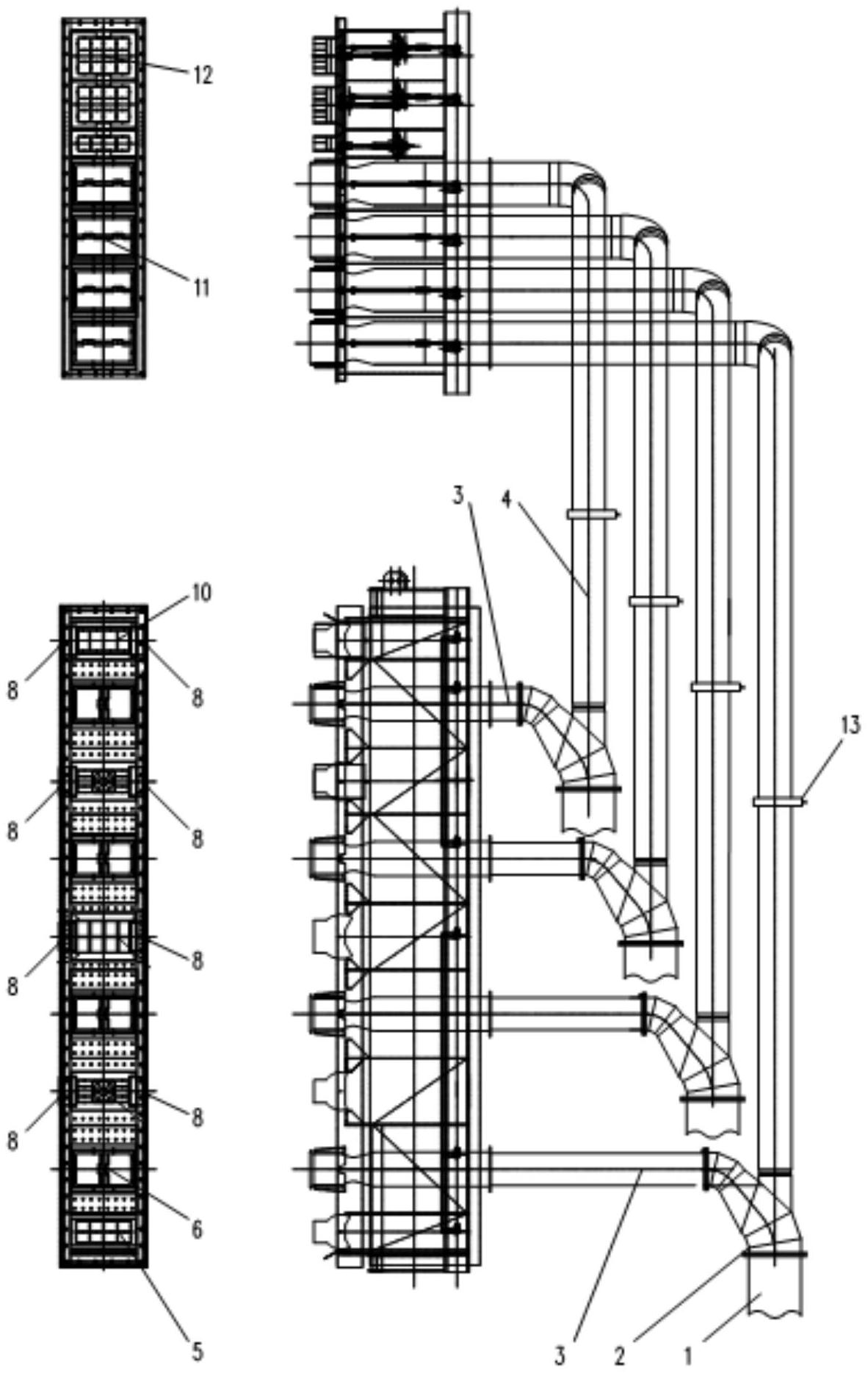

本实用新型涉及一种切圆燃烧锅炉的超低NOX燃烧系统,包括:炉膛;一次风燃烧器,其按照四角切圆的方式布置在所述炉膛下部的四个角处,一次风燃烧器包括:多层煤粉管道和一次风喷口,煤粉管道上均设置有煤粉浓淡分离装置、浓相煤粉管道和淡相煤粉管道,煤粉浓淡分离装置将煤粉管道内的风煤粉分离成浓相气流和淡相气流两部分;燃尽风喷口;其分别设置在炉膛的上部,燃尽风喷口包括燃尽风乏气喷口和燃尽风二次风喷口,燃尽风乏气喷口与淡相煤粉管道连接;二次风喷口,其设置在相邻的一次风喷口之间、设置在顶部的一次风喷口的上方以及设置在底部的一次风喷口的下方。本实用新型彻底解决了主燃烧区二次风与一次风配比失调的问题。
