授权公布号:CN215962904U
锅炉排烟控制系统
有效
申请
2021-08-11
申请公布
1970-01-01
授权
2022-03-08
预估到期
2031-08-11
| 申请号 | CN202121876178.4 |
| 申请日 | 2021-08-11 |
| 授权公布号 | CN215962904U |
| 授权公告日 | 2022-03-08 |
| 分类号 | B01D53/56;B01D53/86 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 北京巴布科克·威尔科克斯有限公司 |
| 申请人地址 | 北京市石景山区石景山路36号 |
专利法律状态
2022-03-08
授权
状态信息
授权
摘要

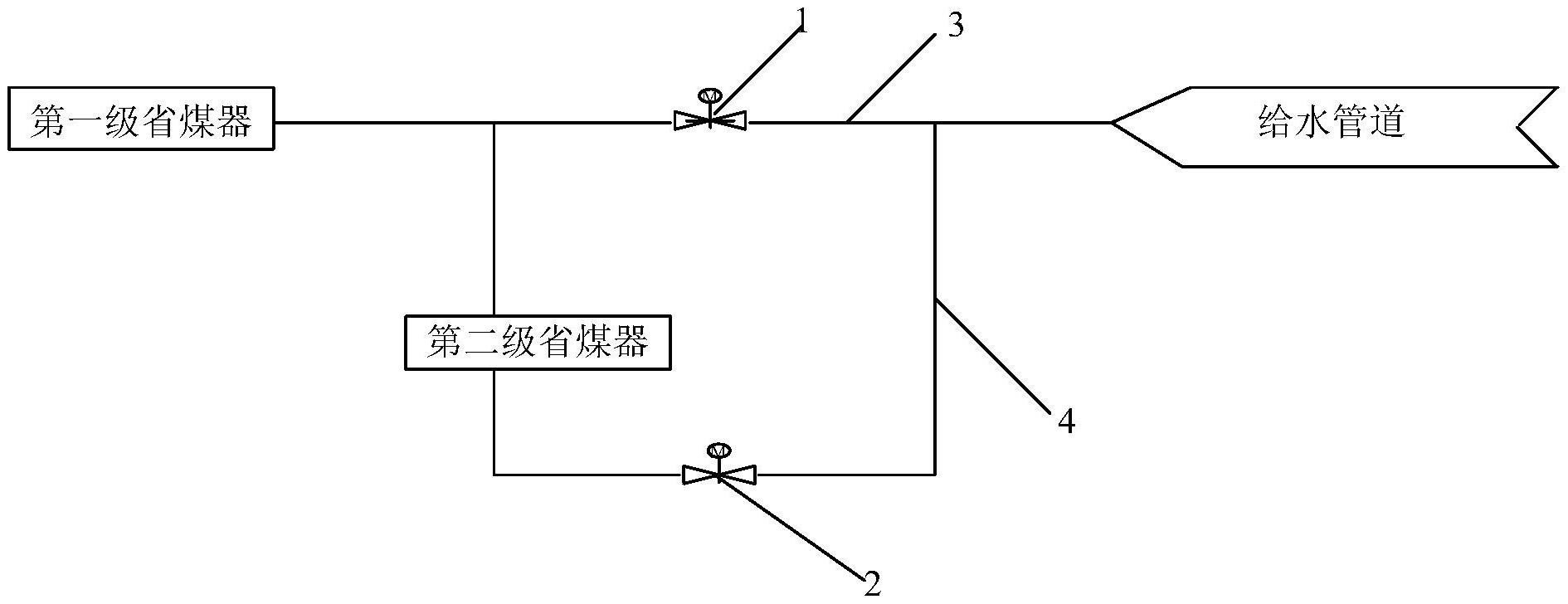

本实用新型公开了一种锅炉排烟控制系统,包括:分级省煤器,其包括第一级省煤器和第二级省煤器,第一级省煤器设置在锅炉尾部烟道内,位于SCR脱硝装置前面,第二级省煤器设置在SCR脱硝装置后面,使SCR脱硝装置入口烟温满足催化剂反应活性要求;给水管道,其分成主给水管道和支给水管道,主给水管道连接至第一级省煤器,第二级省煤器设置在支给水管道上,经第二级省煤器后支给水管道的水与主给水管道的水汇合后进入第一级省煤器,调节主给水管道和支给水管道的流量比,便于控制空预器排烟温度。该系统既能够满足SCR脱硝装置脱硝的最低温度,又能够控制空预器的排烟温度使其不会造成低温腐蚀以及堵塞。
