授权公布号:CN109237465B
一种旋流燃烧器及旋流燃烧器乏风喷入系统
有效
申请
2018-10-30
申请公布
2019-01-18
授权
2024-03-19
预估到期
2038-10-30
| 申请号 | CN201811275702.5 |
| 申请日 | 2018-10-30 |
| 申请公布号 | CN109237465A |
| 申请公布日 | 2019-01-18 |
| 授权公布号 | CN109237465B |
| 授权公告日 | 2024-03-19 |
| 分类号 | F23C5/08;F23C7/00 |
| 分类 | 燃烧设备;燃烧方法; |
| 申请人名称 | 北京巴布科克·威尔科克斯有限公司 |
| 申请人地址 | 北京市石景山区石景山路36号 |
专利法律状态
2024-03-19
授权
状态信息
授权
2019-09-10
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):F23C5/08;申请日:20181030
2019-01-18
公布
状态信息
公布
摘要

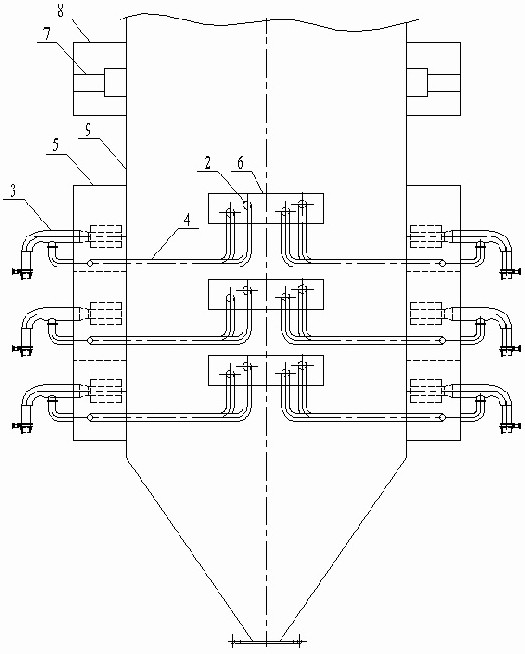

本发明公开了一种旋流燃烧器及旋流燃烧器乏风喷入系统。系统包括炉膛、OFA喷口和若干组旋流燃烧器。每个旋流燃烧器均包括主燃烧器、主一次风喷口和乏风管道。乏风管道前端设有乏风喷口,乏风喷口设置在炉膛与主一次风喷口相邻的壁面上。乏风喷口设有乏风风箱。每组旋流燃烧器的两个主燃烧器和主一次风喷口设置在炉膛相对的两侧壁面上,且两个乏风喷口设置在最近的相邻侧壁面上。旋流燃烧器设置两到四层,且每层包括2~8组旋流燃烧器。至少在最底层乏风喷口前端设有乏风燃烧器,选用油燃烧器。乏风管道上设有补偿器和密封膨胀节。本发明将乏风气流与一次风主气流分开,降低乏风气流对主火焰的流场干扰,同时形成一次风多级布风,降低燃料型NOX的生成。
