授权公布号:CN216230466U
静态混合器及具有该静态混合器的注塑机
有效
申请
2021-11-22
申请公布
1970-01-01
授权
2022-04-08
预估到期
2031-11-22
| 申请号 | CN202122871827.8 |
| 申请日 | 2021-11-22 |
| 授权公布号 | CN216230466U |
| 授权公告日 | 2022-04-08 |
| 分类号 | B29C45/20;B23P15/00 |
| 分类 | 塑料的加工;一般处于塑性状态物质的加工; |
| 申请人名称 | 佛山市顺德区震德塑料机械有限公司 |
| 申请人地址 | 广东省佛山市顺德区大良红岗工业区 |
专利法律状态
2022-04-08
授权
状态信息
授权
摘要

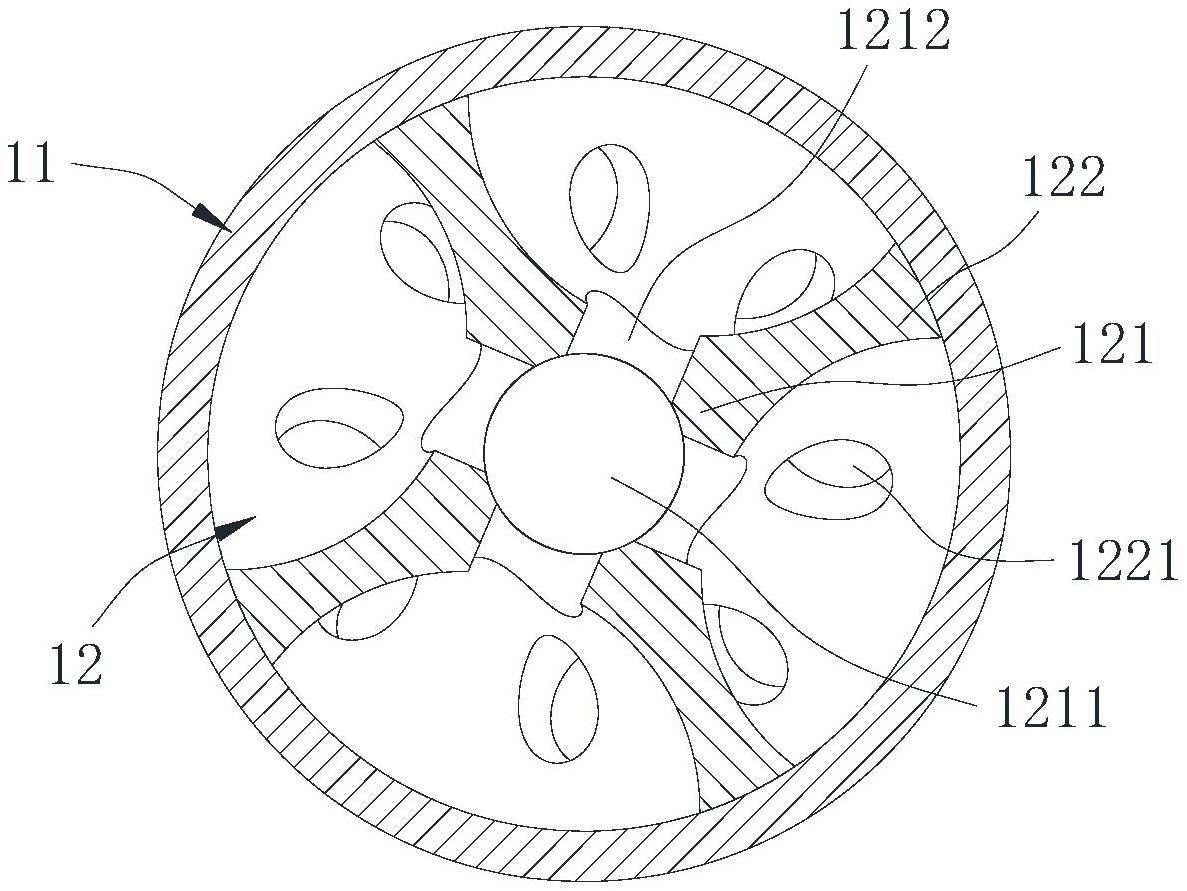

本实用新型提供了一种静态混合器及具有该静态混合器的注塑机。所述静态混合器包括外套筒和混合体内芯;外套筒内设有沿其轴线延伸并贯通该外套筒两端的中孔;混合体内芯为一体成型结构,包括基体和分布于所述基体外周的多个棱条;该基体内部设有沿其轴线延伸贯通的中央流道孔;各个棱条绕该基体的轴线呈螺旋状延伸,相邻的棱条之间形成呈螺旋状延伸的螺旋通道;每一棱条上设有贯通相邻螺旋通道的第一相贯孔,该基体上设有贯通所述螺旋通道和所述中央流道孔的第二相贯孔;所述棱条的外表面贴合固定于所述外套筒的中孔的内壁。本实用新型可改善流体混合效果且结构简单。
