授权公布号:CN208392543U
一种带加热功能的注塑机射嘴
有效
申请
2017-12-30
申请公布
1970-01-01
授权
2019-01-18
预估到期
2027-12-30
| 申请号 | CN201721911649.4 |
| 申请日 | 2017-12-30 |
| 授权公布号 | CN208392543U |
| 授权公告日 | 2019-01-18 |
| 分类号 | B29C45/27;B29C45/73 |
| 分类 | 塑料的加工;一般处于塑性状态物质的加工; |
| 申请人名称 | 佛山市顺德区震德塑料机械有限公司 |
| 申请人地址 | 广东省佛山市顺德区大良红岗工业区 |
专利法律状态
2019-01-18
授权
状态信息
授权
摘要

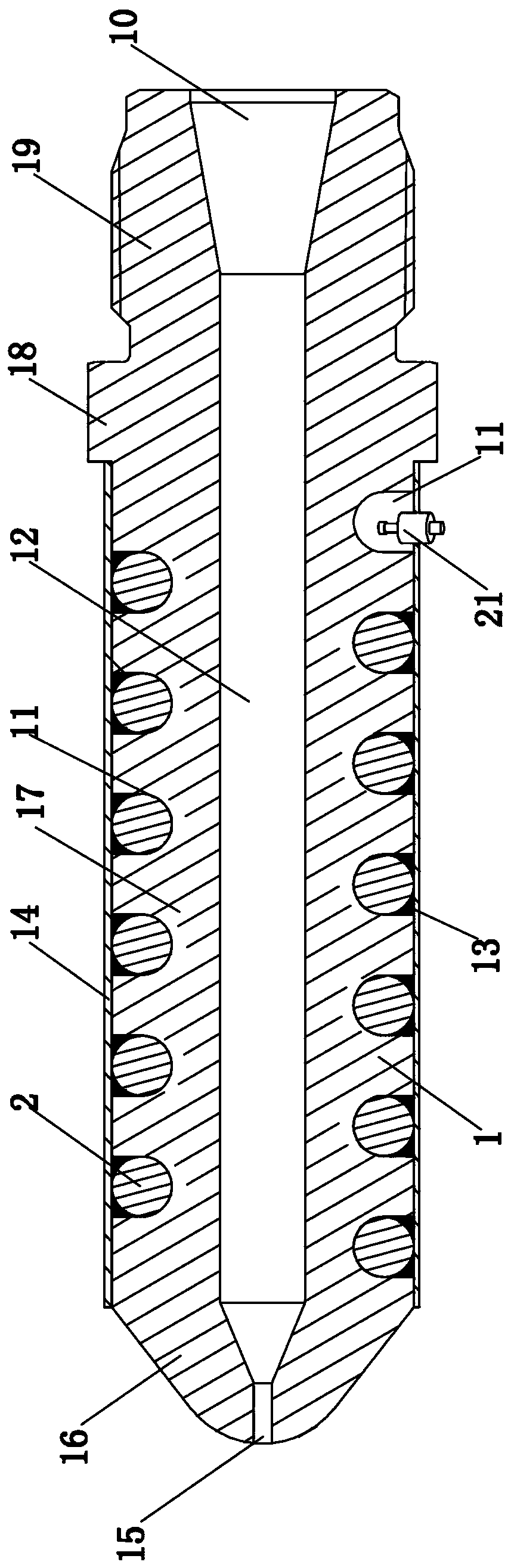

本实用新型涉及一种带加热功能的注塑机射嘴。它包括射嘴本体,射嘴本体内沿其长度方向设有射胶通道,射嘴本体的前、后两端对应射胶通道分别设有射胶嘴和进胶口。本实用新型通过在射嘴本体的外侧壁上凹设有安装槽,发热元件安装在安装槽内,发热元件与安装槽的内壁紧密接触,发热元件所产生的热量直接传递给射嘴本体,发热元件均匀加热射胶通道的塑料熔体,从而使得塑料熔体在射嘴本体的射胶通道内流动的过程中,都能保持在一个稳定的温度。因此本实用新型的发热效率高,发热均匀,热量散失少,较普通电阻发热圈热损失减少一半以上。本实用新型射嘴在功能方面融合了发热元件的加热功能,使射嘴结构紧促,有利于适用特殊形状的成型模具。
