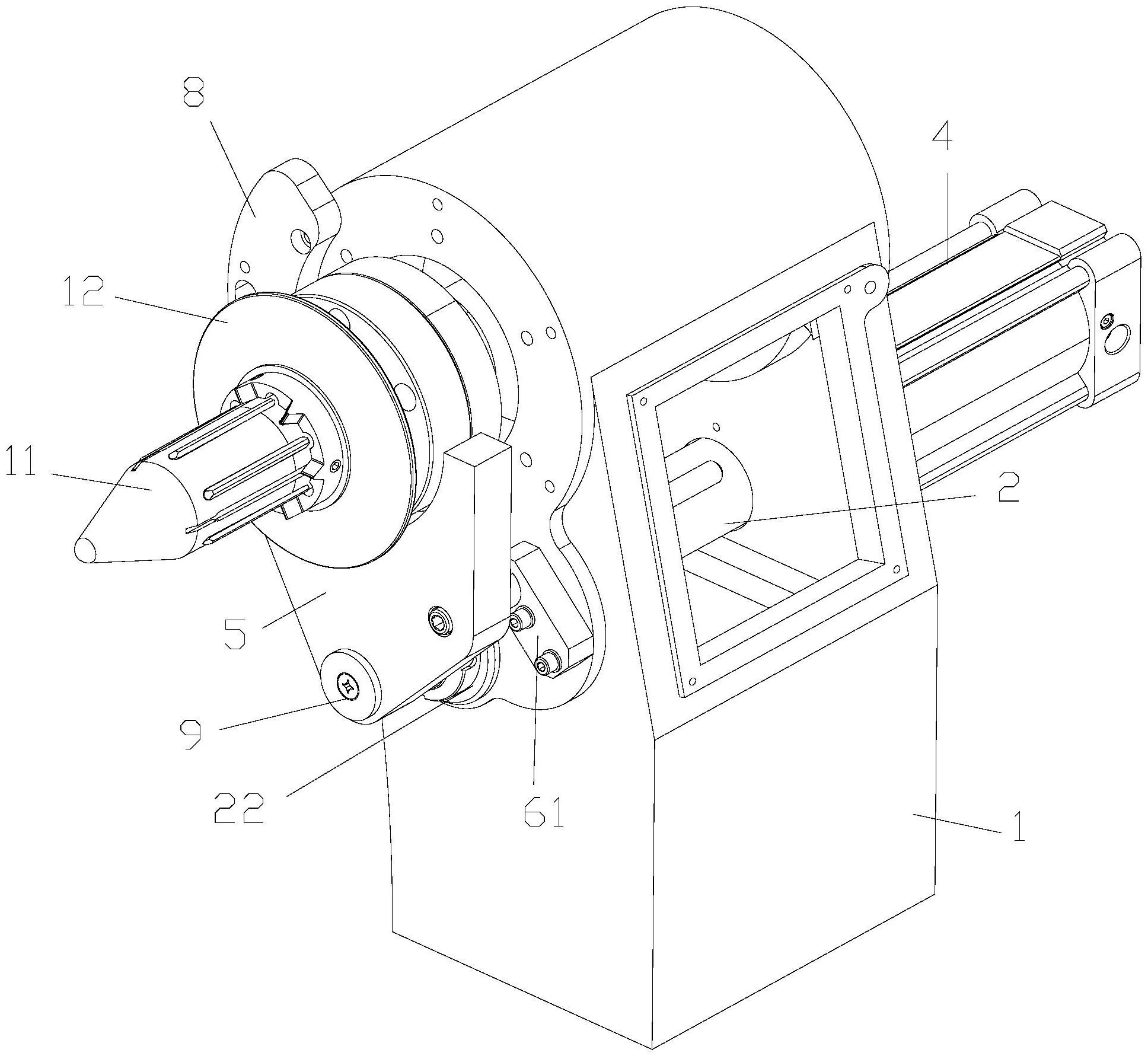

本实用新型涉及瓦楞纸板生产技术领域，具体涉及一种纸架退卷装置，包括升臂本体以及安装套筒；所述升臂本体的一端设有膨胀夹头；所述膨胀夹头外套设有退卷盘；所述安装套筒穿设于升臂本体；所述安装套筒内活动设有活塞杆；所述升臂本体的另一端设有气缸；所述升臂本体设有退纸板；所述升臂本体的所述一端设有调整垫块；所述调整垫块内活动设有导向螺杆；所述导向螺杆与退纸板连接；所述导向螺杆与活塞杆平行设置。本实用新型通过将安装套筒贯穿升臂本体设置，使气缸力的作用线和安装套筒中心轴线一致性变好；另外通过调整垫块和导向螺杆的调节，可以保证退纸板中心线与退卷盘中心线基本一致，避免推偏的情况发生。
