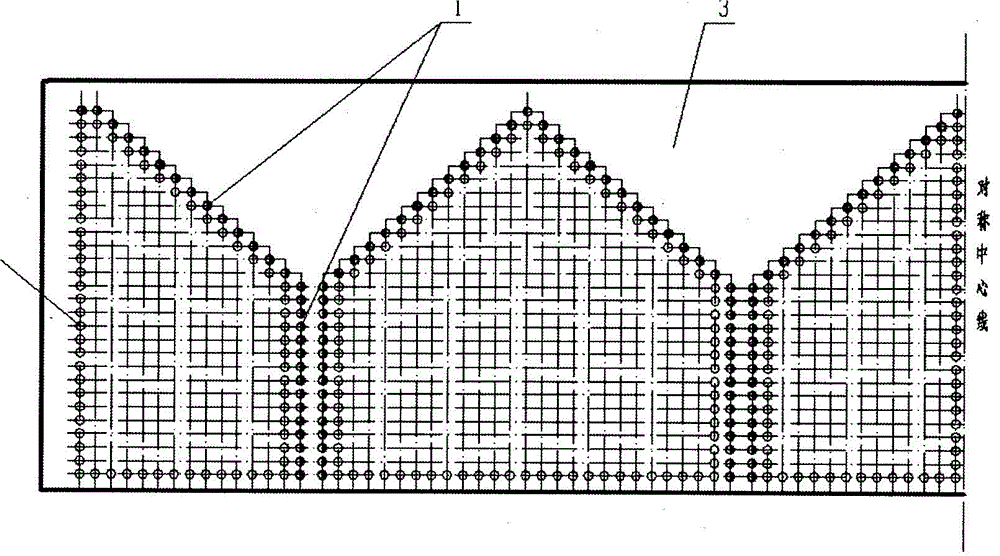

本实用新型涉及一种锅炉空气预热器管箱防积灰结构，其特征在于：采用设置在空气预热器管箱上部的换热管呈V型排列，呈漏斗形状的结构，是由：防磨管、换热管和定位管板组成，设置在上面的第1‑13排管为防磨管呈V型排列，其水平间距为70mm，垂直间距为60mm，产生40°的斜坡的接触面，斜坡宽度为910mm，斜坡底部防磨管间距为100mm为落灰通道。防磨管是直径为Φ42mm、壁厚3mm的厚壁管，换热管是直径为Φ40mm、壁厚1.5mm的薄壁管，定位管板是厚度为22mm厚钢板。本实用新型解决了传统空气预热器管箱对燃烧生物质燃料产生的絮状灰尘堆积、无法自动排出的缺点，具有加工工艺简单、制造方便、节省人力物力，优化生产的特点。
