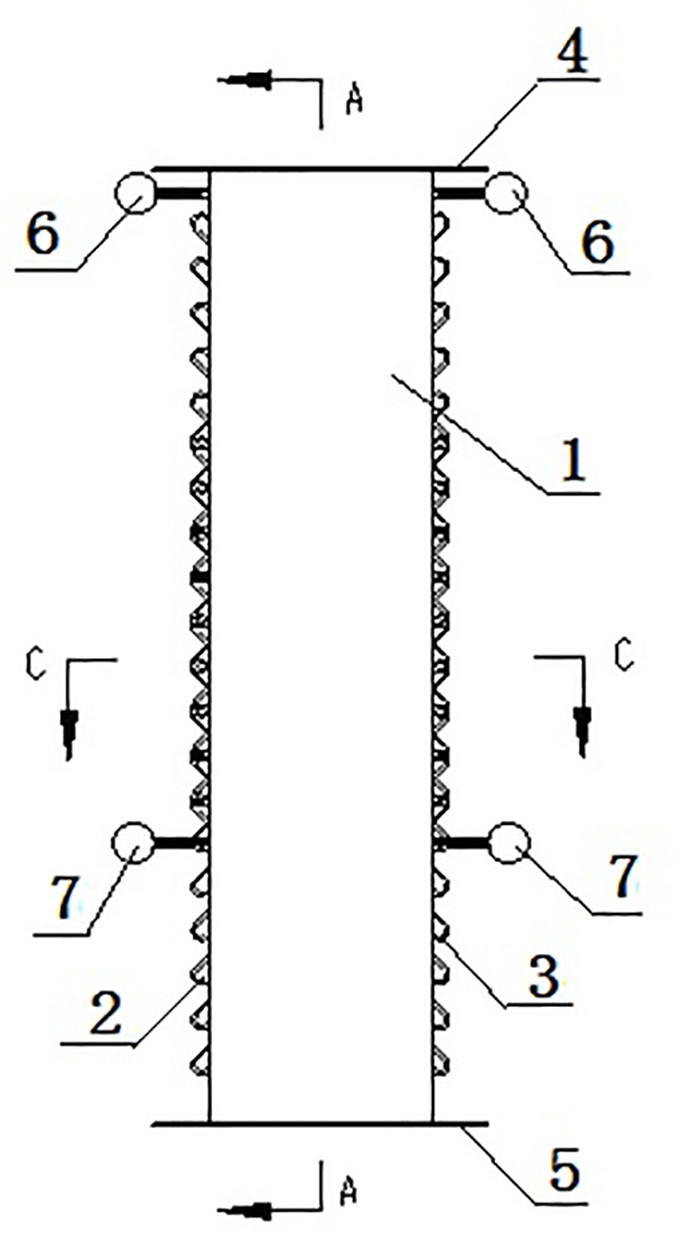

本实用新型涉及工业锅炉制造技术领域，尤其涉及一种锅炉烟气余热换热装置，其特征在于，包括外壳、第一组换热管、第二组换热管，法兰一和法兰二，所述法兰一和法兰二分置于所述外壳的两端，所述第一组换热管和第二组换热管的换热管彼此间隔排列，一组换热管由彼此平行排布的多根换热管组成，一根换热管在一个平面内的曲折盘绕，相邻平面内的换热管之间设有90°夹角。与现有技术相比，本实用新型的优点是：两组交叉排列的换热管或换热板使换热管与烟气流通方向形成夹角，相邻换热管之间不会形成大面积的狭窄间隙，同时换热管之间形成气体的紊流，避免了灰尘的不断沉积形成灰堵，明显提高了烟气余热的换热效率，并且灰堵的情况大为改善。
