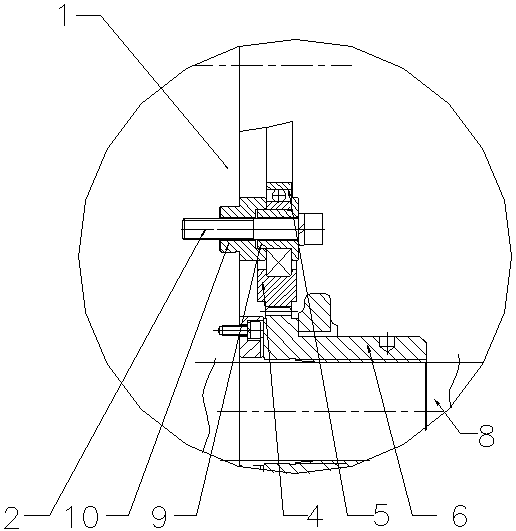

本实用新型公开一种注塑机调模齿圈安装结构，拉杆穿过后模板并由后螺母固定，调模齿圈装配在轴承和后螺母之间。定位轴包括轴身和轴肩，轴身的直径小于轴肩的直径。定位轴上沿中心轴线方向开设有通孔一；定位套的本体呈法兰盘状，分为细端和粗端，其沿中心轴线方向开设有阶梯通孔。轴承装配在定位轴的轴身处。定位套通过阶梯通孔套设在定位轴的轴身末端，定位套和定位轴的轴肩对轴承进行两端轴向定位。定位套的细端插入到后模板中，通过螺栓将定位轴和定位套固定在后模板上。本实用新型对定位轴的结构进行了改进，增加了轴承到后模板的距离，使调模齿圈和后模板之间存在一定的距离，解决了调模齿圈和后模板存在摩擦的问题。
