循环流化床锅炉炉膛二次进风口抗磨结构

授权公布号：CN218763364U

循环流化床锅炉炉膛二次进风口抗磨结构

有效

申请

2021-07-16

申请公布

1970-01-01

授权

2023-03-28

预估到期

2031-07-16

申请号	CN202121625670.4
申请日	2021-07-16
授权公布号	CN218763364U
授权公告日	2023-03-28
分类号	F23C10/18;F23C10/20
分类	燃烧设备；燃烧方法;
申请人名称	太原锅炉集团有限公司
申请人地址	山西省太原市钢园路73号太原不锈钢产业园区C区10号

专利法律状态

2023-03-28 授权

状态信息

授权

摘要

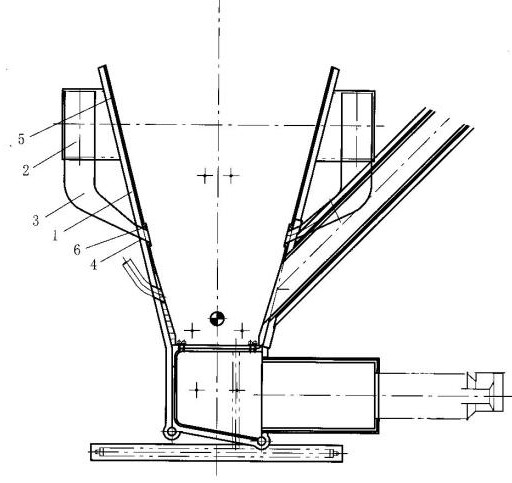

本实用新型公开了一种循环流化床锅炉炉膛二次进风口抗磨结构，解决了高风速下流化床二次进风口的抗磨问题。包括炉膛前墙（1），在炉膛前墙（1）的外侧面上设置有二次风风箱（2），在二次风风箱（2）下方的炉膛前墙（1）上设置有二次风进风口（4），在二次风风箱（2）与二次风进风口（4）之间，设置有二次风支风管（3），其特征在于，在炉膛前墙（1）的内侧面上设置有耐磨耐火可塑料层（5），在二次风进风口（4）外侧的炉膛前墙（1）的内侧面上设置的耐磨耐火可塑料层（5）上设置有“回”字形凸起（6），“回”字形凸起（6）也为耐磨耐火可塑料材料。大大增加了二次进风口处的抗涡流磨损的强度。
