一种立式全预混燃气蒸汽或热水锅炉

授权公布号：CN107559810B

一种立式全预混燃气蒸汽或热水锅炉

有效

申请

2017-09-06

申请公布

2018-01-09

授权

2024-03-19

预估到期

2037-09-06

申请号	CN201710795704.6
申请日	2017-09-06
申请公布号	CN107559810A
申请公布日	2018-01-09
授权公布号	CN107559810B
授权公告日	2024-03-19
分类号	F23C3/00;F23J15/06
分类	燃烧设备；燃烧方法;
申请人名称	江苏双良锅炉有限公司
申请人地址	江苏省无锡市江阴市临港街道利港西利路115号

专利法律状态

2024-03-19 授权

状态信息

授权

2018-02-02 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):F23C3/00；申请日:20170906

2018-01-09 公布

状态信息

公布

摘要

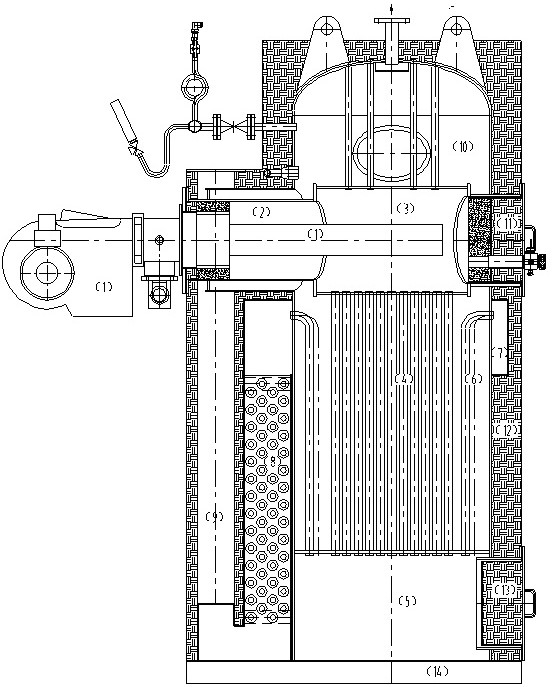

本发明一种立式全预混燃气蒸汽或热水锅炉，所述锅炉包含有横向穿接在立式锅壳（10）上的全预混燃烧器（1），所述全预混燃烧器（1）包含有球拍形前段手柄炉膛（2）和球拍形后段拍面炉膛（3），球拍形前段手柄炉膛（2）位于立式锅壳（10）的外侧，球拍形后段拍面炉膛（3）位于立式锅壳（10）的内部，且竖向设置的二回程直烟管（4）的顶部与球拍形后段拍面炉膛（3）相连通，二回程直烟管（4）的底部与底部烟箱（5）相连通。本发明一种立式全预混燃气蒸汽或热水锅炉，结构紧凑且热效率高。
