授权公布号:CN114276840B
气化炉煤粉枪找正方法
有效
申请
2021-12-30
申请公布
2022-04-05
授权
2022-09-23
预估到期
2041-12-30
申请号 CN202111641639.4
申请日 2021-12-30
申请公布号 CN114276840A
申请公布日 2022-04-05
授权公布号 CN114276840B
授权公告日 2022-09-23
分类号 C10J3/50
分类 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤;
申请人名称 苏州海陆重工股份有限公司
申请人地址 江苏省苏州市张家港市东南大道1号(张家港经济技术开发区)

专利法律状态

2022-09-23 授权
状态信息
授权
2022-04-05 公布
状态信息
公布

摘要

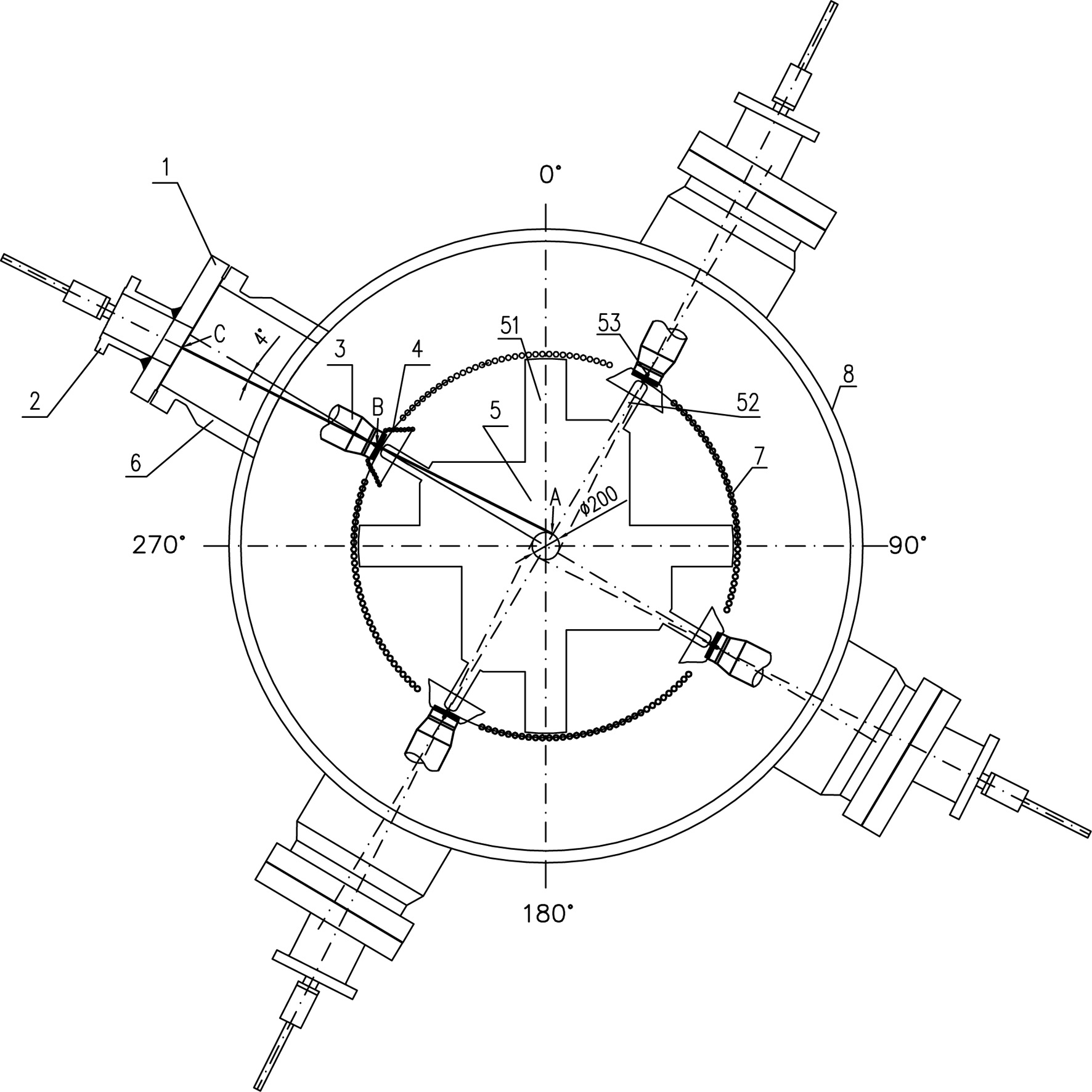

本发明公开了气化炉煤粉枪找正方法,方法步骤如下:准备找正模板;然后在水冷壁筒体中临时固定找正模板;接着在找正模板上画出假想圆;然后在假想圆上找到四个切点A;将水冷壁筒体装入至外壳筒体中,然后将找正模板与水冷壁筒体相脱离,并垫高至与法兰盖板的中心等高,然后对各个相对应的A点和B点连线,并且将连线延长至与法兰盖板相交,从而在法兰盖板上得到开孔点C;将法兰盖板从外壳筒体上拆下,在法兰盖板的开孔点C上开小孔;将烧嘴法兰焊接于法兰盖板上,焊接完后进行扩孔精加工,然后在安装于外壳筒体上,最后将四个煤粉枪分别安装于所对应的烧嘴法兰上。所述的找正方法能保证四个煤粉枪安装后能够按照设计的假想圆切圆燃烧。
