一种可配置为多种架构的背板体系及其应用

公司信息商标信息专利信息

授权公布号：CN103605410B

一种可配置为多种架构的背板体系及其应用

有效

申请

2013-12-09

申请公布

2014-02-26

授权

2017-05-10

预估到期

2033-12-09

申请号	CN201310661527.4
申请日	2013-12-09
申请公布号	CN103605410A
申请公布日	2014-02-26
授权公布号	CN103605410B
授权公告日	2017-05-10
分类号	G06F1/16
分类	计算；推算；计数;
申请人名称	山东华辰泰尔信息科技股份有限公司
申请人地址	山东省济南市高新（历下）区舜华路2000号舜泰广场8号楼西区17层

专利法律状态

2020-05-01 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的注销 IPC(主分类):G06F1/16 授权公告日:20170510 登记号:2017370000193 出质人:山东华辰泰尔信息科技股份有限公司质权人:齐鲁银行股份有限公司济南高新支行解除日:20200408

2018-01-05 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的生效IPC(主分类):G06F 1/16登记号:2017370000193登记生效日:20171212出质人:山东华辰泰尔信息科技股份有限公司质权人:齐鲁银行股份有限公司济南高新支行发明名称:一种可配置为多种架构的背板体系及其应用申请日:20131209授权公告日:20170510

2017-05-10 授权

状态信息

授权

2014-03-26 实质审查的生效

状态信息

实质审查的生效IPC(主分类):G06F 1/16申请日:20131209

2014-02-26 公布

状态信息

公开

摘要

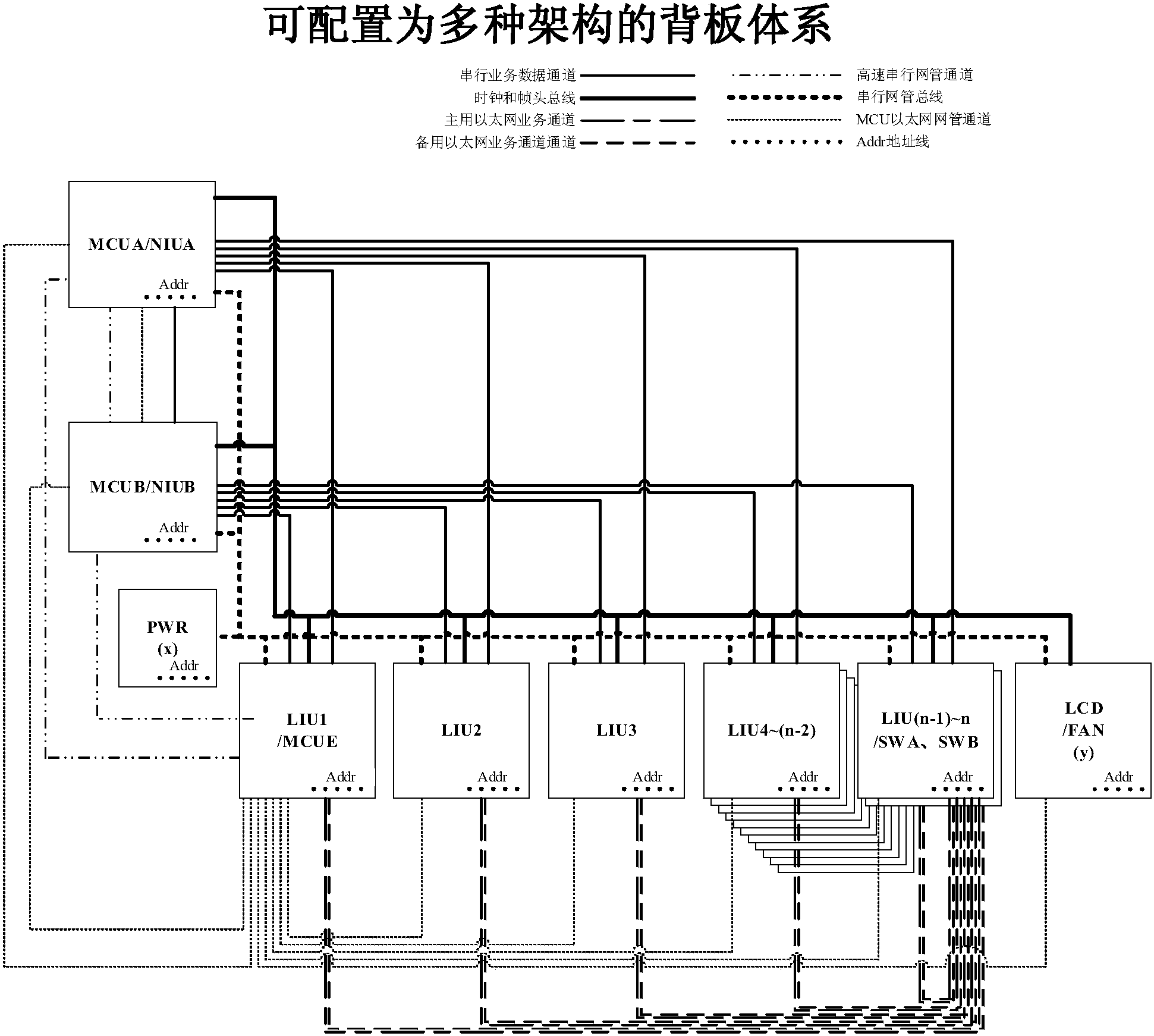

本发明涉及一种可配置为多种架构的背板体系，包括串行业务数据通道、时钟和帧头总线、以太网业务通道、高速串行网管通道、串行网管总线、M CU以太网网管通道、A ddr地址线、MCUE插槽、MCU/NIU插槽、LIU插槽、SW插槽、PWR插槽、LCD/FAN插槽。所述五组汇聚目标分别为：1）所述MCU插槽‑基于以太网的网管汇聚；2）所述SWA插槽‑基于以太网的业务汇聚，可支持百兆或者千兆以太网业务；3）所述SWB插槽‑备用的基于以太网的业务汇聚，可支持百兆或者千兆以太网业务；4）所述MCUA/NIUA插槽‑基于非以太网的业务汇聚；5）所述MCUB/NIUB插槽‑备用的基于非以太网的业务汇聚。本发明提供的可配置为多种架构的背板体系创造性地解决了接入网机架式设备需要平衡和综合系统成本、可靠性、系统容量和灵活性等各要素的问题。
