授权公布号:CN211090764U
一种带有轴向定位装置的铡草机转子
有效
申请
2019-09-11
申请公布
1970-01-01
授权
2020-07-28
预估到期
2029-09-11
| 申请号 | CN201921512615.7 |
| 申请日 | 2019-09-11 |
| 授权公布号 | CN211090764U |
| 授权公告日 | 2020-07-28 |
| 分类号 | A01F29/14;A01F29/08 |
| 分类 | 农业;林业;畜牧业;狩猎;诱捕;捕鱼; |
| 申请人名称 | 洛阳四达农机有限公司 |
| 申请人地址 | 河南省洛阳市孟津县城关镇黄河路西口 |
专利法律状态
2020-07-28
授权
状态信息
授权
摘要

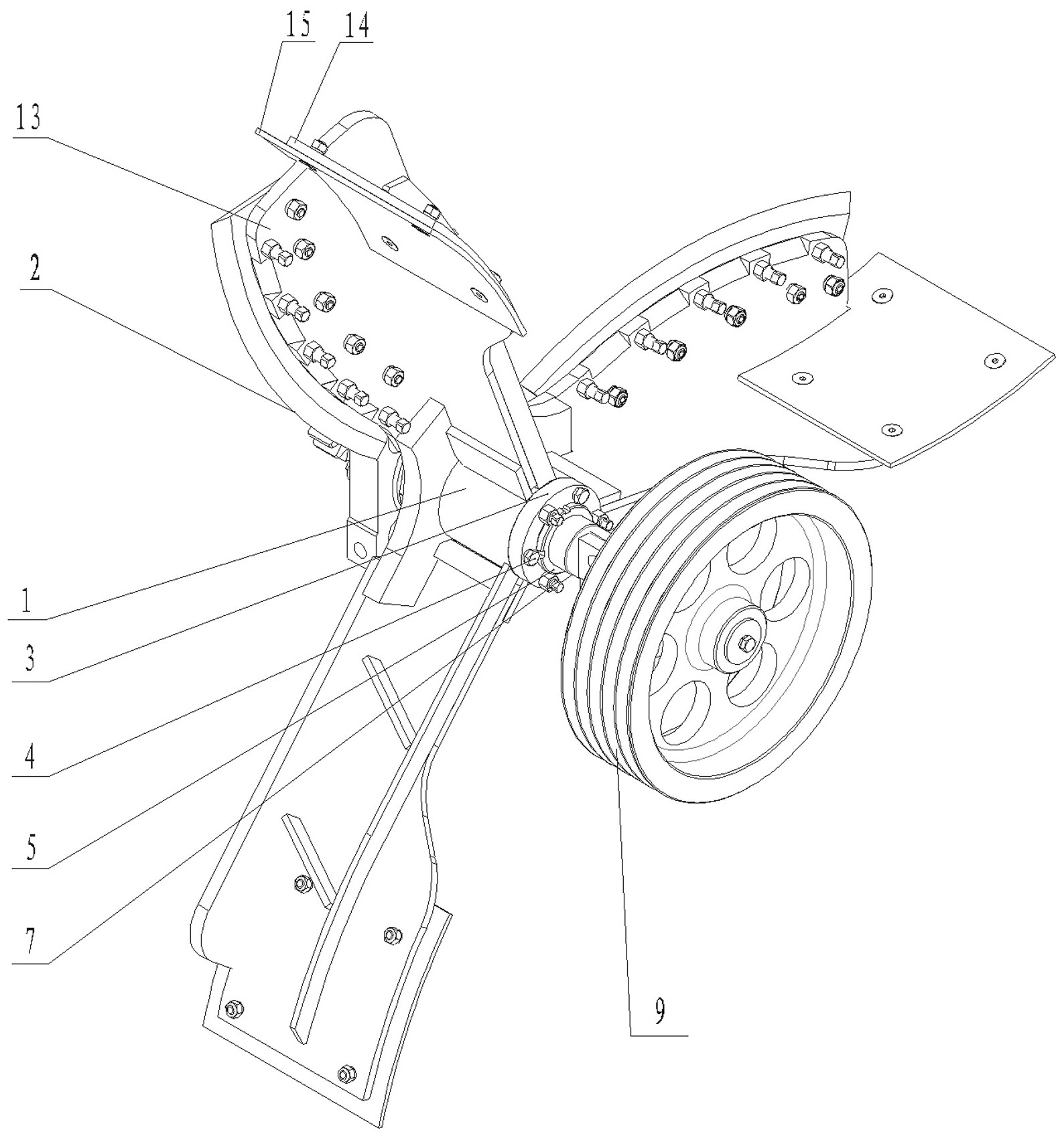

一种带有轴向定位装置的铡草机转子,包括用于与动力机构连接的驱动轮,所述驱动轮上同轴设有主轴,所述驱动轮位于所述主轴的右端,所述主轴上中间位置套设有与主轴垂直的动刀架,所述动刀架上设有若干动刀和用于拨草的若干风叶,所述动刀架的右端设有轴向定位装置,所述轴向定位装置包括通过螺纹连接在所述主轴上的定位螺母、与所述定位螺母通过螺纹锁紧的锁紧圆螺母、用于轴向固定所述定位螺母和动刀架的若干螺栓、用于固定所述定位螺母和动刀架的相对位置的紧定螺钉、与所述紧定螺钉配合使用的螺母,本实用新型结构简单、使用方便、可通过轴向移动动刀架进行动刀和定刀间隙调整。
