授权公布号:CN211090727U
一种旋转割草机用单向传动离合装置
有效
申请
2019-09-11
申请公布
1970-01-01
授权
2020-07-28
预估到期
2029-09-11
| 申请号 | CN201921511632.9 |
| 申请日 | 2019-09-11 |
| 授权公布号 | CN211090727U |
| 授权公告日 | 2020-07-28 |
| 分类号 | A01D69/08;A01D69/06 |
| 分类 | 农业;林业;畜牧业;狩猎;诱捕;捕鱼; |
| 申请人名称 | 洛阳四达农机有限公司 |
| 申请人地址 | 河南省洛阳市孟津县城关镇黄河路西口 |
专利法律状态
2020-07-28
授权
状态信息
授权
摘要

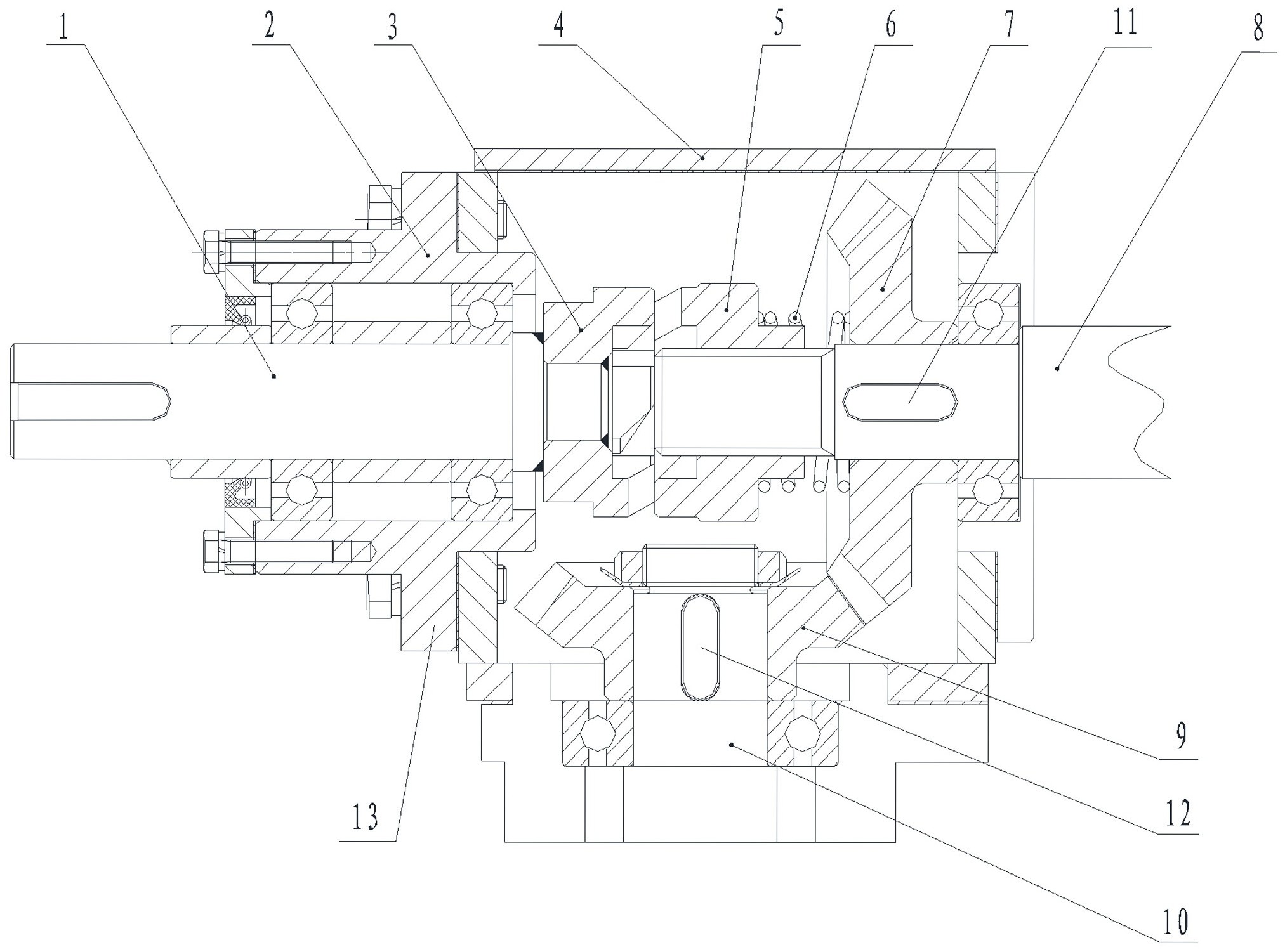

一种旋转割草机用单向传动离合装置,包括动力轴,动力轴的外部套设有支撑架,支撑架的右端设有支撑箱体,动力轴的右端贯穿支撑架且延伸入支撑箱体内部,动力轴的右端设有第一离合齿,支撑箱体的右侧壁上穿设有第一从动轴,第一从动轴上从左到右依次设有与第一离合齿啮合且能在第一从动轴上滑动的第二离合齿、对第二离合齿产生向左的推力的压缩弹簧、第一锥齿轮,第二离合齿、压缩弹簧和第一锥齿轮均位于支撑箱体内部,支撑箱体的底部穿设有第二从动轴,第二从动轴的顶部设有与第一锥齿轮啮合的第二锥齿轮,本实用新型结构简单、使用方便、可单向控制多线路工作、单向传动稳定性好。
