授权公布号:CN220187832U
一种可提高导电稳定性的秤体及体脂秤
有效
申请
2023-05-25
申请公布
1970-01-01
授权
2023-12-15
预估到期
2033-05-25
| 申请号 | CN202321303035.3 |
| 申请日 | 2023-05-25 |
| 授权公布号 | CN220187832U |
| 授权公告日 | 2023-12-15 |
| 分类号 | G01G19/50;G01G19/44 |
| 分类 | 测量;测试; |
| 申请人名称 | 广东沃莱科技有限公司 |
| 申请人地址 | 广东省中山市石岐区东河北中山民营科技园85号(B幢二层) |
专利法律状态
2023-12-15
授权
状态信息
授权
摘要

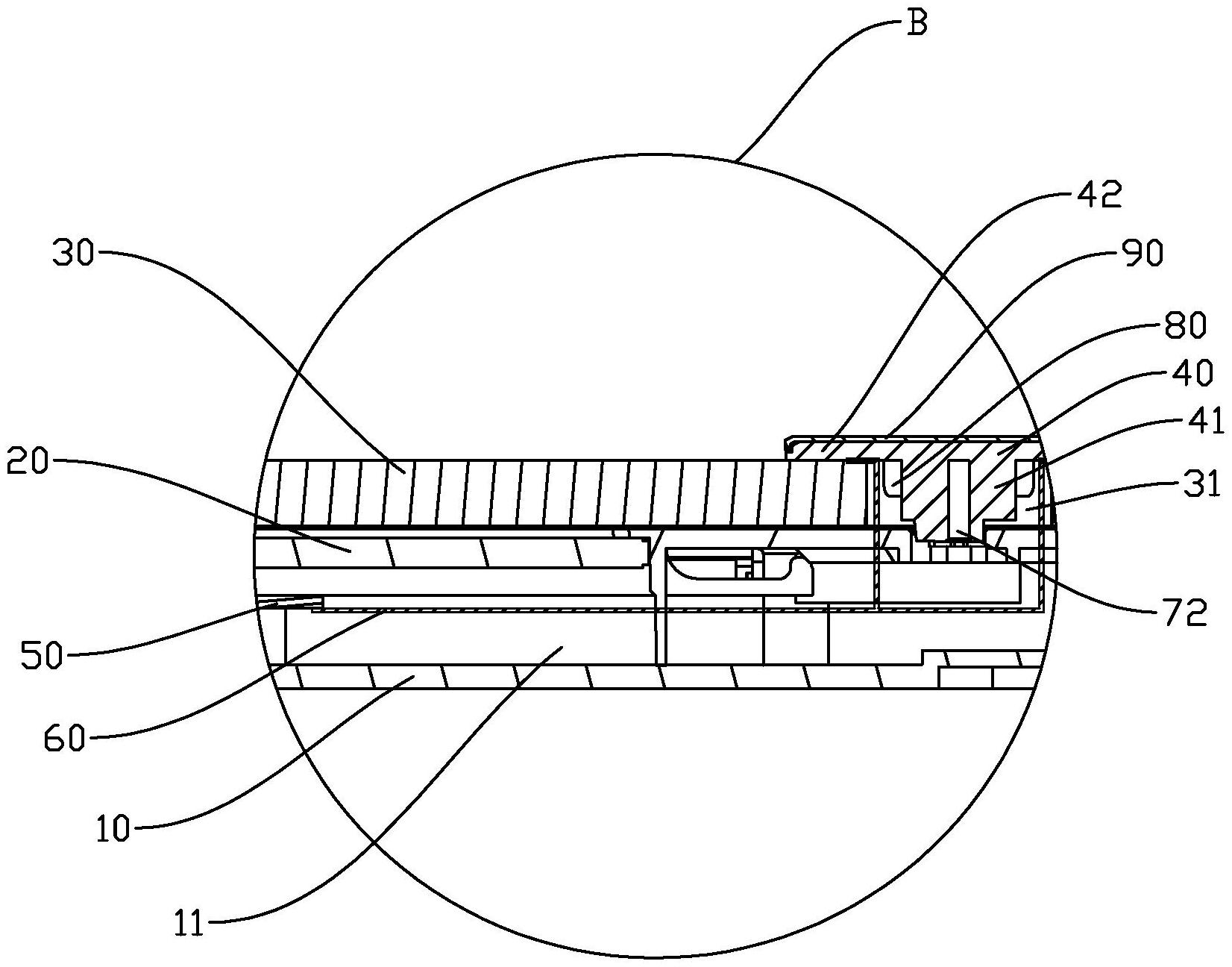

本实用新型公开了一种可提高导电稳定性的秤体及体脂秤,秤体包括底壳、面壳、ITO玻璃、固定座、控制板、电极组件以及若干个导线;面壳通过第一可拆卸结构与底壳连接,且与底壳之间限定出一安装腔;ITO玻璃上设置有安装孔;固定座穿设于安装孔内且通过第二可拆卸结构与面壳连接;控制板设置在安装腔内且与导线的一端连接,导线的另一端穿设于安装孔内且焊接于ITO玻璃上端面的导电膜上;电极组件设置在ITO玻璃的上端面;通过上述结构能够使得导线的一端与控制板连接,另一端则直接焊接于ITO玻璃上,不需要通过金属弹片来过渡,大大提高了导电的稳定性,避免了因接触不良而导致测脂功能异常。
