一种超高清车载光学成像镜头

授权公布号：CN114637097B

一种超高清车载光学成像镜头

有效

申请

2022-03-23

申请公布

2022-06-17

授权

2024-01-12

预估到期

2042-03-23

申请号	CN202210287122.8
申请日	2022-03-23
申请公布号	CN114637097A
申请公布日	2022-06-17
授权公布号	CN114637097B
授权公告日	2024-01-12
分类号	G02B13/00
分类	光学;
申请人名称	宁波永新光学股份有限公司
申请人地址	浙江省宁波市高新区木槿路169号

专利法律状态

2024-01-12 授权

状态信息

授权

2022-07-05 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):G02B13/00；申请日:20220323

2022-06-17 公布

状态信息

公布

摘要

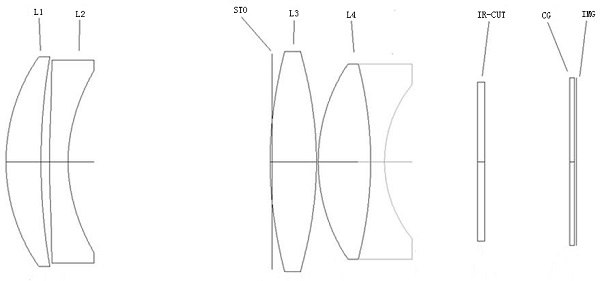

本发明公开了一种超高清车载光学成像镜头，特点是：从物侧到像侧由光阑前组、具有正光焦度的光阑后组以及设置在光阑前组和光阑后组之间的光阑组成，光阑前组由第一透镜和第二透镜组成，光阑后组由第三透镜和第四透镜组成，整个镜头的近轴工作F数F#满足：1.3≤F#≤1.6，整个镜头的焦距f满足：13mm≤f≤16mm；光学总长TTL满足：15mm≤TTL≤36mm，并满足关系式1.2≤｜TTL/f｜≤2.4，优点在于通过五片及以下的球面或非球面透镜的混合设计，搭配合理的光焦度，通过合理地参数匹配，使整个光学成像镜头具有足够大的像高和后工作距离，实现超高分辨率，像素达到了八百万。
