授权公布号:CN218883970U
外环火盖和灶具炉头
有效
申请
2022-10-11
申请公布
1970-01-01
授权
2023-04-18
预估到期
2032-10-11
| 申请号 | CN202222680595.2 |
| 申请日 | 2022-10-11 |
| 授权公布号 | CN218883970U |
| 授权公告日 | 2023-04-18 |
| 分类号 | F23D14/46;F23D14/58;F23D14/26 |
| 分类 | 燃烧设备;燃烧方法; |
| 申请人名称 | 广东超人节能厨卫电器有限公司 |
| 申请人地址 | 广东省中山市三角镇金腾路13号A单元 |
专利法律状态
2023-04-18
授权
状态信息
授权
摘要

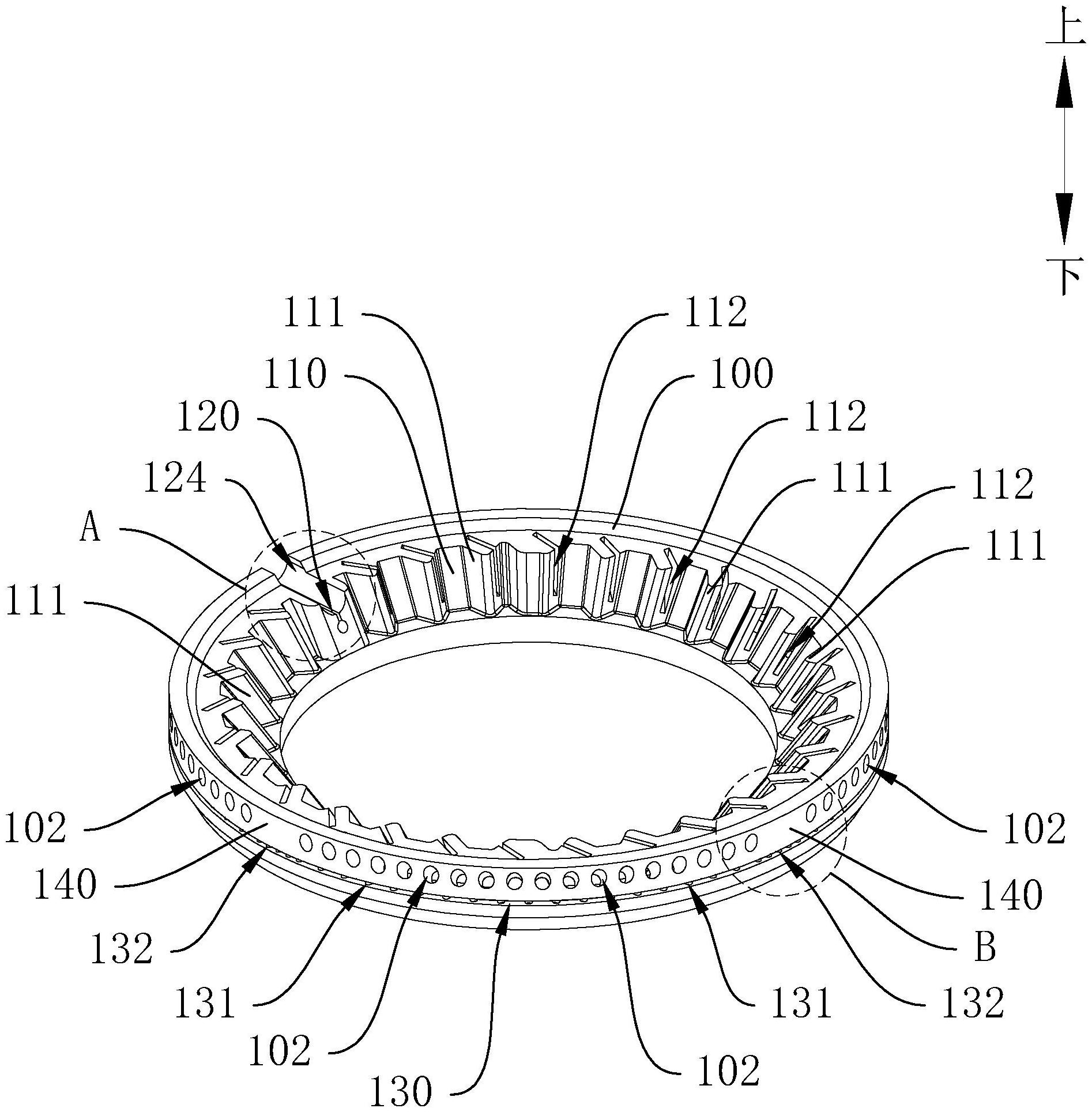

本实用新型公开了一种外环火盖和灶具炉头,灶具炉头包括外环火盖,外环火盖包括主体,主体呈环状结构且下侧设有环形气道,主体的环内侧具有呈倒圆台状的环内侧面,环内侧面设有多个环绕主体的轴线间隔分布设置的凸起部,每个凸起部均设有与环形气道连通的出气槽,出气槽的出气方向偏离主体的轴线,以使多个出气槽之间输出的燃气能够形成旋涡气流,主体的环外侧设有与环形气道连通的出气孔,出气孔设有多个并环绕主体的轴线间隔分布设置。本实用新型能够实现直火和内旋火两种出火方式,有利于增加出火方式的多样性,两种出火方式分别置于主体的环外侧和环内侧,有利于降低两种出火方式之间的相互影响,实现较好的燃烧效果。
