一种用于中空管编织的锁边装置

授权公布号：CN204625945U

一种用于中空管编织的锁边装置

有效

申请

2015-03-25

申请公布

1970-01-01

授权

2015-09-09

预估到期

2025-03-25

申请号	CN201520170756.0
申请日	2015-03-25
授权公布号	CN204625945U
授权公告日	2015-09-09
分类号	D04B27/00
分类	编织；花边制作；针织；饰带；非织造布;
申请人名称	江苏润源控股集团有限公司
申请人地址	江苏省常州市武进区经济开发区腾龙路2号

专利法律状态

2015-09-09 授权

状态信息

授权

摘要

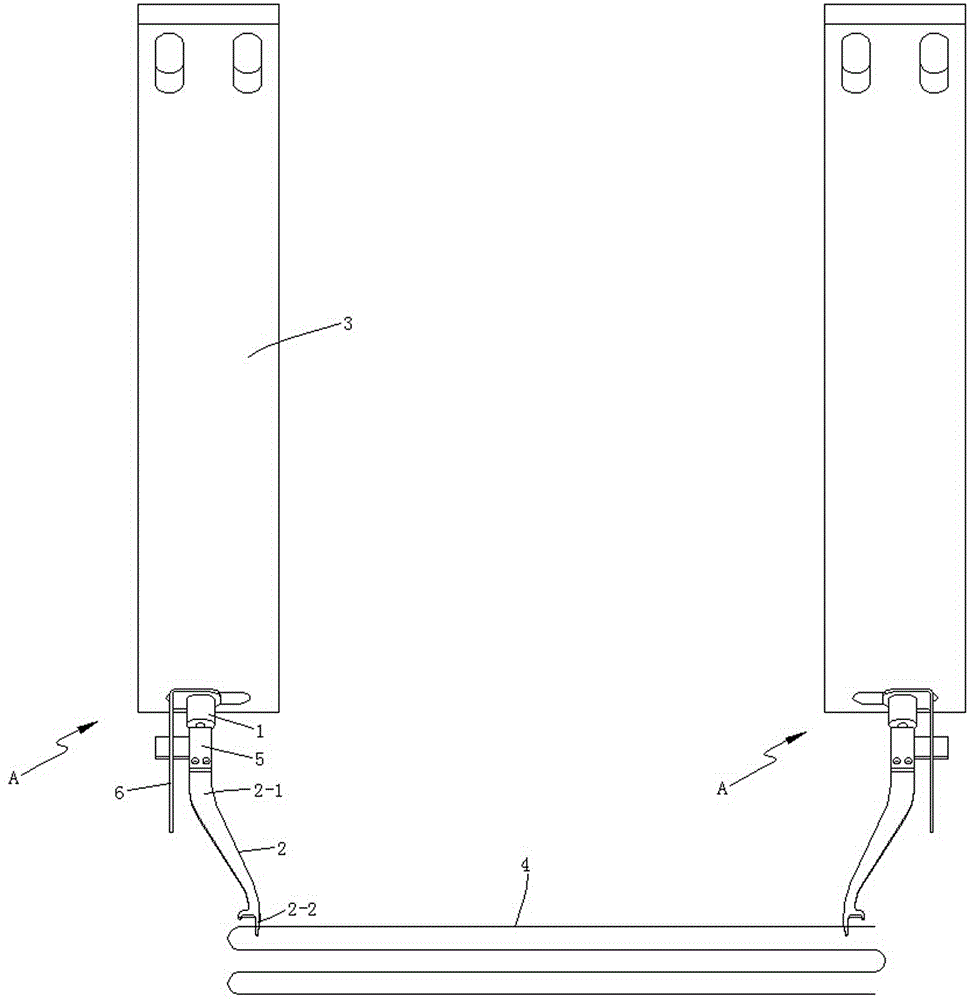

本实用新型公开了一种用于中空管编织的锁边装置，所述的中空管（4）在经编机上进行编织，该锁边装置包括两个间隔布置的锁边组件（A），每个锁边组件（A）包括一个气缸（1）、一个锁边针（2）和一个气缸安装座（3），所述气缸（1）固定安装在所述气缸安装座（3）上，所述气缸安装座（3）固定安装在经编机的机架上，所述锁边针（2）具有针杆（2－1）和针尖（2－2），所述针杆（2－1）与所述气缸（1）的输出轴固定连接。本实用新型在编织中空管时无需人工操作，自动化程度高，提高了生产效率。
